电梯电气电路实训台,机械综合实验装置

一、总体要求
1、模型电梯设4层4站,由模拟井道架、轿厢、对重、曳引机、电梯门、门电机、各层站外呼盒及主要安全装置组成,固定设置在实验台侧面。模拟井道架内需配置用于检测轿厢位置的楼层感应器、平层感应器(与实际电梯相似)等,其接线端子引至模拟井道架的插接孔上。井道架采用金属材料为主体支架,有机玻璃封闭。

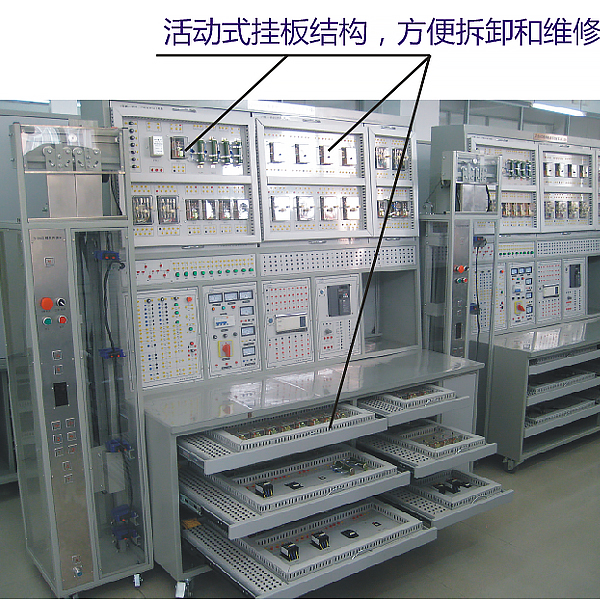

设备采用台式结构,设置活动式抽屉电气板,每层抽屉板均设置有公共接线板(总线型接线方式,总线连接点数必须达到120点以上),抽屉电气板之间采用工业坦克链连接,公共抽屉板连线采用真实电梯多芯随行电缆。
2、模型电梯拖动系统
模型电梯拖动系统固定在实验台上,由三相交流电动机、减速器、熔断器、热继电器、相序与断相保护继电器及用于正反转控制的交流接触器组成,电动机额定电压为380V。
3、电梯门控制系统
电梯门控制系统由开关门控制电路及门速度调整电路组成,门电机固定在模拟井道架上,采用直流24V供电。以继电器方式进行控制,采用独立挂板方式布置,可实现门的手动或自动控制。
二、 要求概述
1、电梯电气线路拆装实训考核装置用于完成电梯实训室和各实训设备的供配电线路的安装。
2、每套实训设备系统中,包括继电器控制方式的以下设备:
(1)包含井道信息检测在内的四层站电梯模型,用于模拟电梯轿厢和门的机械运动。
(2)模型电梯拖动系统,用于在电梯模型中进行轿厢的驱动,拖动系统应能模拟单速电梯的驱动运行,与变频器配合后可模拟双速电梯的驱动运行。
(3)继电器控制方式的电梯开关门控制系统,可采用手动控制与自动控制两种方式对电梯门进行驱动,用于学生对电梯门开关控制系统进行线路连接、故障分析与检修等实操训练。(4)继电器控制方式的交流单速与交流双速电梯控制系统,用于学生对多种形式电梯的继电器控制系统进行线路连接、故障分析与检修等实操训练。
(5)变频器控制方式的交流单速与交流双速电梯控制系统、电梯开关门控制系统,用于学生对多种形式电梯控制系统进行线路连接、程序编制、故障分析与检修等实操训练。

电梯电气电路实训台,机械综合实验装置


电梯电气电路实训台,机械综合实验装置

该设备主要为机械基础实验室机械设计类综合实验而设置。机械性能实验项目由于局限于了解在特定的机械传动的某一部分功能,因而无法让学生全面地了解机械性能参数在实际机械系统中的变化和联系,无法让学生对机械系统的整体设计和性能产生综合性、创新性的思维。从系统角度了解机械传动、联接的功能和设计原理成为该类实验发展的趋势。该实验台以达到此目的为设计思路,通过可组合多负载的机械系统,向学生展示了典型机械结构的机械性能参数随实际工作情况变化而变化的过程,为学生研究分析机械性能参数提供了平台。同时该实验台以先进的测试技术和计算机分析技术为表达手段,为启迪学生的思维提供了重要的方法。
该实验系统在以往的传统验正型实验基础上开发而成综合了:
1.带传动实验;
2.液体动压滑动轴承;
3.螺栓组联接;
4.链传动速度波动效应;
5.动力学速度波动调节;
6.动态变负载螺栓联接实验。
该实验系统不但可以单独完成某项实验还可以同时完成几个实验,总体结构采用移动柜式,方便整个设备室内布置而且可大大节约实验空间及时间。
实验台机械系统均装在实验台的平板上,其中一台可水平移动的直流电机作为系统驱动,通过**级皮带传动带动负载和后面的多级传动。另一级传动可安装带或链传动(以驱动变载装置),中间增加可操纵元件——电磁离合器,从而达到充分拓宽学生的设计视野,静态螺栓组联接加载采用螺纹加载方式,加载力可通过荷重传感器直接测得。在整个实验台机械系统中,**级传动为平带传动,第二级传动可采用三角带或链传动,带传动实验采用工业用磁粉加载器加载,因此该系统是一个有多级负载模式、多级传动的系统。
