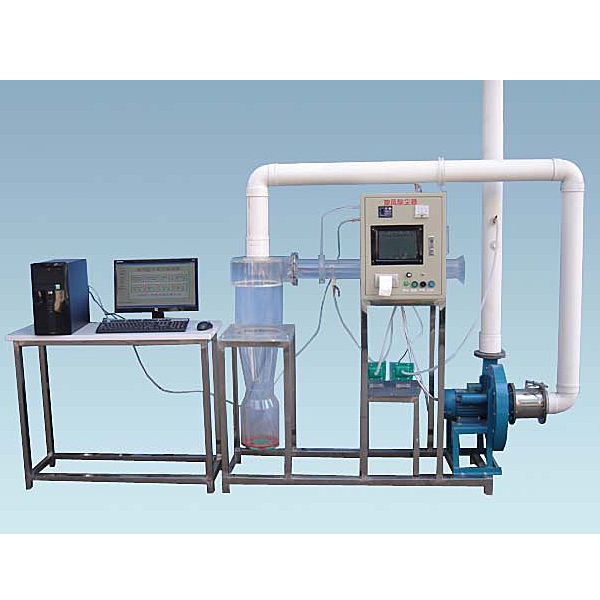

旋风除尘器实训装置

市政建筑 2023-11-05 01:21:59
旋风除尘器实训装置,泵管阀综合实训装置

一、原理、用途及特点:

旋风除尘器系利用含尘气体的流动速度,使气流在除尘装置内沿某一定方向作连续旋转运动,粒子在随气流的旋转中获得离心力,导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点,而且可用于高温含尘烟气的净化,也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。

二、主要技术参数及指标:

1、风量:300~700m3/h;

2、入口气体含尘浓度:<50g/ m3

3、除尘效率:70%~80%;

4、压力降:<2000Pa;

5、装置外形尺寸:长1800mm宽450mm高1600mm、

6、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;
7、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;

三、主要配置:

1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置;

2、有机玻璃粉尘自动加料装置1套:立式加料;
3、气尘静态混合器1套:采用箱式静态混合器;
4、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批;
5、离心通风机1台:电源电压:220V、功率1.1Kw、转速2900r/min;
6、变频器1套:控制风机转矩调节风量大小;
7、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌)、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
9、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。


旋风除尘器实训装置,泵管阀综合实训装置


旋风除尘器实训装置,泵管阀综合实训装置

一、产品概述
泵站系统运行与维护是从事泵站机械设备、电气设备及计算机监控系统的检查、操作、巡视、处理运行中出现的各种情况和各种问题处理人员,本实训平台以泵站系统内常见泵管阀的拆装、调试、运行与维护为主要切入点。技术平台包含泵管阀拆装维护技术、电气自动化技术、在线监测技术、节能技术以及安全技术等,全方面地展现了泵站系统液体输送的运行机制,有助于学生加深对理论知识的理解,深化泵站系统的认知,培养良好的工程素质和实践能力,提升综合职业能力,不仅可以作为竞赛操作平台,还可满足各职业院校环境工程、环境科学、建筑环境与设备工程、市政工程、水利工程等相关专业的平常的实训教学。
二、产品特点
1.底部托盘采用至少2mm厚不锈钢板制作;主体框架采用至少45mm×45mm铝合金型材搭建;有机玻璃器件采用至少10mm厚浅蓝色有机玻璃制作;主体管道采用DN40的透明PVC管,装置底部装有水平调节轮。
2.平台依据工程教学实践目标设计,通过泵、管、阀的拆装与维护实训,着重训练学生的创新思维和实际动手能力。
3.平台既可对泵、管、阀进行拆装维护,也可整机调试运行;配有调速搅拌机,可自行配置污水;带有触摸屏,操控方便,且运行流程可视化;气动阀门均有开关到位反馈,明确阀门状态;通过调节变频器参数,精确控制水泵出水流量。
4.配有单独的电源控制柜系统,并采用工业级的电气元件,确保设备的用电安全;配套可悬挂式安全标语警示牌,防止他人误合闸。具有漏电压、漏电流保护装置,安全符合国家标准。

三、技术性能
1.输入电源:三相五线(或四线)制AC380V±10%  50Hz
2.工作环境:环境温度范围为0℃~+40℃ 、相对湿度<85%(25℃)
3.装置容量:<2kVA
4.外形尺寸:800mm×600mm×1800mm(控制柜)
1800mm×850mm×1700mm(平台)
1500mm×800mm×821mm(操作台)
5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准。
6.输液管道耐压:≤1MPa
7.液体流量:0.85m3/h
8.气源使用压力:0.4~0.7MPa
9.管道材质:透明PVC管
10.阀门类型:气动刀闸阀、气动蝶阀、电动调节阀、PVC隔膜阀、PVC蝶阀和PVC球阀等
11.螺杆泵类型:分体式(定子分瓣成型)

常见问题:

1、采购旋风除尘器实训装置_泵管阀综合实训装置,是否赠送安装、培训服务呢?

答:如果采购旋风除尘器实训装置_泵管阀综合实训装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、旋风除尘器实训装置_泵管阀综合实训装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、旋风除尘器实训装置_泵管阀综合实训装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进旋风除尘器实训装置_泵管阀综合实训装置。

4、你们的旋风除尘器实训装置_泵管阀综合实训装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开旋风除尘器实训装置_泵管阀综合实训装置的发票,您需要提供开票资料。
