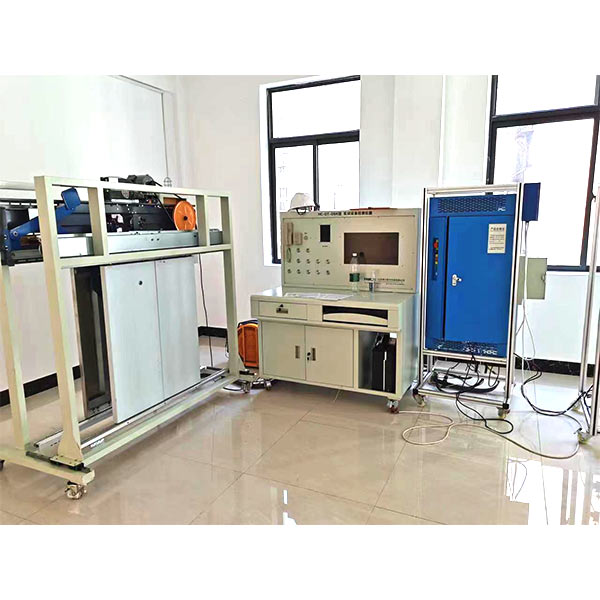

电梯故障排查检测技术综合实验台

市政建筑 2023-11-04 18:37:26
电梯故障排查检测技术综合实验台,平流式加压气浮实训台

1.1.控制柜主要技术参数
(1) 电梯控制柜需为真实的电梯控制柜;
(2) 工作电源:三相五线 AC380V±7% 或单相AC220V±4%;
(3) 控制方式:一体化控制器;
(4) 额定功率: 5.5KW。
1.2.曳引机主要技术参数
(1) 曳引机为真实的电梯用曳引机;
(2) 曳引机需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”,供货时供业主查验;
(3) 额定电压:AC380V±7% 或 AC220V±4%;
(4) 曳引装置:国内行业主流应用的永磁同步曳引机或异步有齿轮曳引机;
(5) 额定功率:不大于7.5KW;
(6) 额定载重:不大于800Kg;
(7) 额定速度:不大于1.0m/s。
1.3.电梯检测调试装置主要技术参数
(1) 供电电压:AC380V±7% 或 AC220V±4%。
(2) 轿内楼层显示采用7寸多媒体液晶。
(3) 控制装置采用默纳克一体机。
(4) 可通过指示灯显示曳引机运转方向。
(5) 采用真实的电梯轿厢内选按钮和楼层召唤按钮。
(7) 检测对象:国内行业主流应用的一体化控制器(参考品牌:默纳克、新时达、蓝光)
控制柜检测台主要功能:
(1) 可向控制柜提供1~2楼的内选及外呼指令;
(2) 可向控制柜提供1~2楼的模拟井道信息,模拟井道信息可通过软件编程(其中电梯控制柜控制装置采用默纳克一体机);
(3)可与控制柜交互电梯开关门指令及反馈信号;
(4)可与控制柜交互超载、满载、锁梯、消防、司机等信号;

电梯故障排查检测技术综合实验台,平流式加压气浮实训台

电梯故障排查检测技术综合实验台,平流式加压气浮实训台


一、实验目的:

气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。

通过本实验,希望达到下述目的:

1、进一步了解和掌握气浮净水方法的原理及工艺流程;

2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。

二、主要技术指标及参数:

1、环境温度:5℃~40℃

2、处理水量0.3m3/h,

3、处理效率:悬浮物去除率达95%以上。
4、溶气系统:溶气压力0.3~0.5MPa,

5、气泡颗粒大小直径为20-30μm ,

6、含气体积比≥3%,

7、释气量与饱和值比>0.9。

8、回流比30%

9、溶气罐参数为;Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa(可调)、容积13L;

10、设计进、出水、浊度等:

进水: 浊度:50°~100°             出水:5°~15°

进水: 颗粒杂质:20~80mg/L        出水:2~8 mg/L

进水: pH       6~9                出水:6~9

11、装置外形尺寸:长×宽=1200mm×400mm×1700mm、

12、工作电源:AC220V±10%、50Hz,单相三线制,功率1800W,安全保护:具有接地保护、漏电保护、过流保护;

三、主要配置:

1、平流式气浮池:透明有机玻璃材质、厚度10mm,包含絮凝反应室、气浮反应室、泥水分离室。

2、电机刮渣系统装置1套(功率25W、转速150rpm)、304不锈钢搅拌桨1套。

3、防腐蚀进水泵1台(额定流量0.6m3/h,扬程5m, 功率20W)、

4、自吸式气液混合泵1台:流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。

5、空气压缩机1台(电源 220V、功率550W、排气量36L/min,压力0.4-0.8MPa;气量容积30L)、

6、304不锈钢溶气罐1套、Ø100×800mm、工作压力0.3-0.5Mpa(可调)、容积13L;

7、铜制溶气释放器1只、压力表1只、安全阀1只。

8、转子流量计1只、(量程60-600L/H),

9、气体流量1个(量程30~300L/h)。

10、进溶气罐水流量计1只、(量程100~1000L/h)

11、加药流量计(量程0.25~2.5L/H),

12、带搅拌装置加药罐1套(有机玻璃材质)、小型加药泵1台。

13、水量移位器1套、

14、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速150rpm)、

15、原水箱和清水箱1只:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净。


常见问题:

1、采购电梯故障排查检测技术综合实验台_平流式加压气浮实训台,是否赠送安装、培训服务呢?

答:如果采购电梯故障排查检测技术综合实验台_平流式加压气浮实训台的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、电梯故障排查检测技术综合实验台_平流式加压气浮实训台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、电梯故障排查检测技术综合实验台_平流式加压气浮实训台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进电梯故障排查检测技术综合实验台_平流式加压气浮实训台。

4、你们的电梯故障排查检测技术综合实验台_平流式加压气浮实训台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电梯故障排查检测技术综合实验台_平流式加压气浮实训台的发票,您需要提供开票资料。
