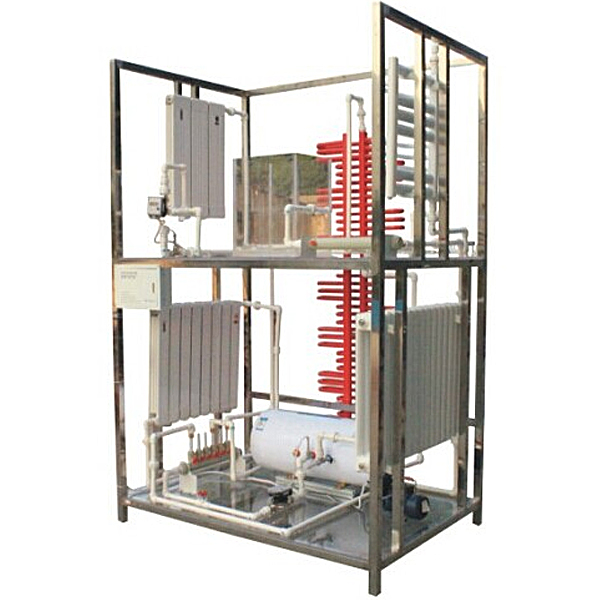

单元住宅楼分户热计量采暖系统实训装置

市政建筑 2024-02-09 18:34:03
单元住宅楼分户热计量采暖系统实训装置,自控/计控原理实验装置

一、实训功能
1、整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。
2、一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。
3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4、展示了铜铝复合散热器、薄壁钢管散热器(艺术造型)、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、安装部位和安装形式。
5、膨胀水箱采用全透明材料制造,能演示膨胀水箱的工作原理。
6、所有散热器和水暖设备都能全真演示。
7、单片机、plc可编程设计与控制虚拟仿真软件:
本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。
1.继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。
2.PLC控制:实验同继电器控制,增加PLC控制功能,在连线完成后,通过PLC编码按钮,进入程序编写界面,编写正向与反向2条程序,共有12个梯形图符号,编写完成后,选择提交进行程序验证。验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

单元住宅楼分户热计量采暖系统实训装置,自控/计控原理实验装置


单元住宅楼分户热计量采暖系统实训装置,自控/计控原理实验装置

一、系统组成
1、电源:输入单相三线~220V±10%  50Hz。输出直流±5V/2A、±12V/0.5A 电源,均有接反和短路保护功能。
2、核心系统:采用8088微处理器,方便计算机控制技术软件编程;RS232总线接口与上位机通讯(可以USB接口通信),含有上位机总清复位和人工总清复位电路, 含有自动锁零和人工锁零功能。
3、函数发生器:实验机自带信号测量和信号显示模块
可测量信号电压(-5V~+5V)、频率、温度、转速等参数。
4、阶跃信号发生器:由手控阶跃发生(0/+5v、-5v/+5v),幅度控制(电位器),非线性输出组。
5、函数信号发生器:能输出正弦波、斜波、方波、矩型波、继电特性、饱和特性、死区特性和间隙特性,有开关切换,同时有数码管显示波形相关信息。正弦波信号频率范围0.1HZ~2HZ和0.8HZ~50HZ两档,分辨率是0.1HZ和1HZ,其他波形频率范围是0.1HZ~250HZ,分辨率是0.1HZ。波形信号的幅值范围-6V~+6V,幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、运算模拟单元:提供8个OP07基本运放模拟单元(实验用),每单元的输入回路有6组0.5%精度电阻、或 5%精度电容,反馈回路有7组0.5%精度电阻、或5%精度电容,和1个运算放大器组成。另有扩展运放模拟单元,其一可调零放大器,构成比例环节、惯性环节、积分环节、比例微分环节,PID环节和典型的二阶、三阶系统等;其二校正网络库,可构成各种校正环节;其三是2组整形模块。
7、提供阻容元件库:250K、500K电位器,2组0-999.9K直读式可变电阻,多组电容。
8、1组D/A输出:电压0~5V 或–5V~+5V。
9、4路A/D输入:其中有2个通道为0~+5v电压输入,2个通道为-5v~+5v电压输入。
10、2组采样保持器及单稳单元电路。
11、提供精密基准电压+Vref和-Vref。
12、定时和中断单元:2组定时计数器和2路中断源。

常见问题:

1、采购单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置,是否赠送安装、培训服务呢?

答:如果采购单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置。

4、你们的单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开单元住宅楼分户热计量采暖系统实训装置_自控/计控原理实验装置的发票,您需要提供开票资料。
