一、产品简介

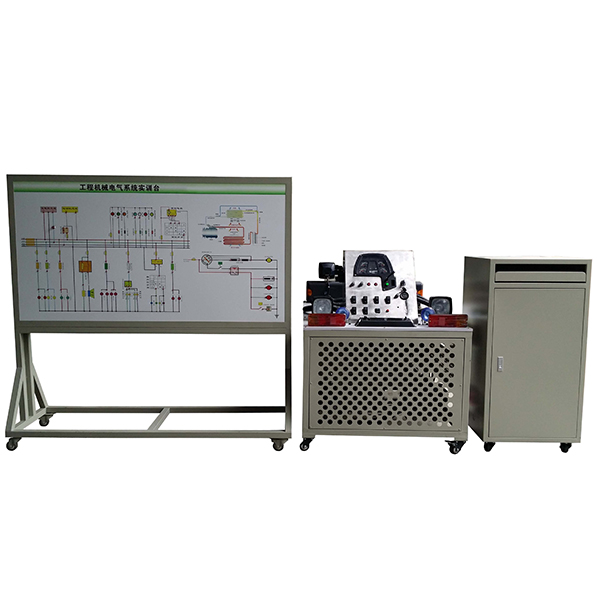

该设备采用 小松PC220挖掘机 整机电控系统实物为基础,模拟挖掘机启动系统、充电系统、雨刮系统、灯光及信号系统、仪表信息系统、空调控制系统、发动机转速控制系统、液压电控系统的实际工作情况。
适用于学校对整机挖掘机全车电器电控系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的全车电器电控系统,充分展示全车电器电控系统系统的组成结构与工作过程。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统、空调控制系统、液压电控系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析电器电控系统各系统的工作原理。
3.面板上安装有检测端子,可直接在面板上检测电器与电控各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
小松PC220挖掘机全车电器电控系统实训台,间歇反应釜单元实验台
一、间歇反应釜单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏:框架长×宽×高:约4200×2000×3500mm。设备总安装尺寸:4900×2000×3500mm。整机采用钢质安装框架(两层设计,一层平面方便操作、检修、出入,二层有安全斜梯通上并有护栏、防滑花纹板),防锈红丹底漆,喷烤漆处理。紧固件:与法兰,阀门,框架,楼梯,护栏,支架配合。
2、釜式反应器(CSTR)是化工过程中常见的单元操作,装置真实模拟典型化工生产工艺的间歇反应工艺流程,系统由间歇反应釜实训设备对象(由一台蒸馏搅拌反应釜和一台中和釜组成,两釜可独自成体系工作,通过压缩氮气输送相互倒料,反应釜采用间歇反应工作方式)。
3、反应釜采用工业标准压力反应釜,反应采用夹套油浴温度控制、釜内冷却水盘管模拟反应吸热、釜内加热模拟反应放热。通过装置了解间歇反应装置的基本流程及设备结构,能进行机泵、反应器、冷凝器等设备操作。熟悉化工反应装置的基本流程和配套生产设备、仪表控制过程;进行不同设备形式的流体输送实训、换热实训操作;进行带压反应、常压反应、减压反应实训,可进行物料蒸馏回流操作;展现了工业中低温差大流量过程的典型控制系统。
4、装置具有反应釜岗位技能、中和釜岗位技能、换热岗位技能、流体输送岗位技能、现场工控岗位技能、化工仪表岗位技能、就地及远程控制岗位技能的实训功能以及现场故障处理技能。
5、就地智能仪表电器控制台:约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位,并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源,接触器,固态继电器,自锁开关,塑铜线,橡套线,屏蔽线,铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表+工控组态软件的方式就地进行独立测控,完成各实训项目。系统也可采用DCS控制系统。
常见问题:
1、采购小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台,是否赠送安装、培训服务呢?
答:如果采购小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台的数量较少,我们是不含安装、培训的。如量大可包安装培训
2、小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台都是自己生产的吗?都有什么产品资质?
答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。
3、小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台的产品图片都是实物图吗?
答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台。
4、你们的小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台是否能开增值税专用发票?
答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开小松PC220挖掘机全车电器电控系统实训台_间歇反应釜单元实验台的发票,您需要提供开票资料。
