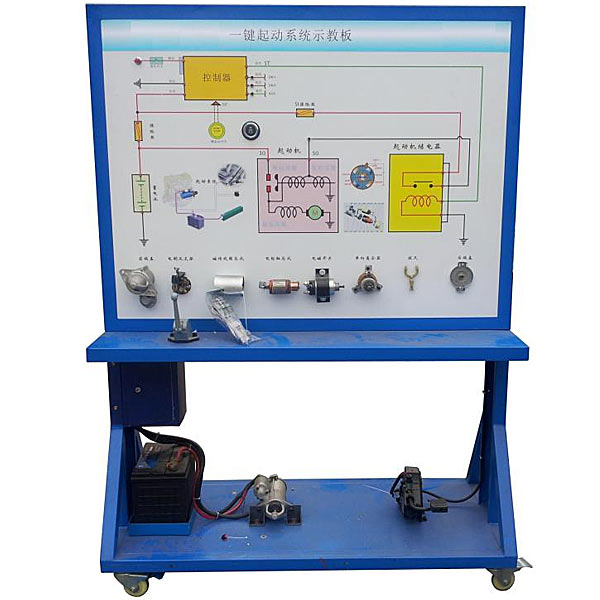

汽车起动系统示教实训台

汽修教学 2023-12-05 13:51:22
汽车起动系统示教实训台,西门子PLC综合实验台

一、产品简介
设备采用汽车起动系统实物为基础,充分展示汽车起动系统的组成结构和工作过程。
适用于学校对汽车起动系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的起动系统,充分展示汽车起动系统的组成结构。
2.操纵起动开关,起动马达工作,真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件,可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子,可直接在面板上检测汽车起动系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

汽车起动系统示教实训台,西门子PLC综合实验台



汽车起动系统示教实训台,西门子PLC综合实验台


(一)、概述

1、实训台集plc、模拟实训对象、仿真软件、组态软件于一体。适合PLC可程控制实训教学及技师技能鉴定考核

2、每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、实训模块等组成。

3、采用挂件结构,具有开关量、模拟量、控制对象、总线通信等单元,能完成逻辑、模拟、过程、运动等的控制实训教学。

4、装置设有电压型和电流型漏电保护器,各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠,同时控制屏还设有定时器兼报警记录仪,记录实训考核时间及误操作次数。

5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

(二)、技术要求

1、控制屏

1.1、交流电源控制单元

输入电源三相五线制(~380V±10%  50Hz),交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。提供三相五线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

1.2、定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

1.3、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压:0~15V可调输出;直流电流:0~20mA可调输出;直流数字电压表/电流表:电压表量程0~200V、输入阻抗为10MΩ、精度0.5级,电流表量程0~200mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

2、实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;设有带锁抽屉,用于放置工具及资料,下方设有储存柜放置模块和实验导线、电脑桌联体设计,造型美观大方。

3、主机实训挂箱组件:(SIMATIC S7-300)

CPU314-2DP,24VDC供电带PROFIBUS-DP主从接口;含PROFIBUS-DP网络通信;配套PC/PPI编程电缆。


常见问题:

1、采购汽车起动系统示教实训台_西门子PLC综合实验台,是否赠送安装、培训服务呢?

答:如果采购汽车起动系统示教实训台_西门子PLC综合实验台的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、汽车起动系统示教实训台_西门子PLC综合实验台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、汽车起动系统示教实训台_西门子PLC综合实验台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进汽车起动系统示教实训台_西门子PLC综合实验台。

4、你们的汽车起动系统示教实训台_西门子PLC综合实验台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开汽车起动系统示教实训台_西门子PLC综合实验台的发票,您需要提供开票资料。
