新能源汽车驱动传动系统实训台

汽修教学 2023-11-26 14:20:26

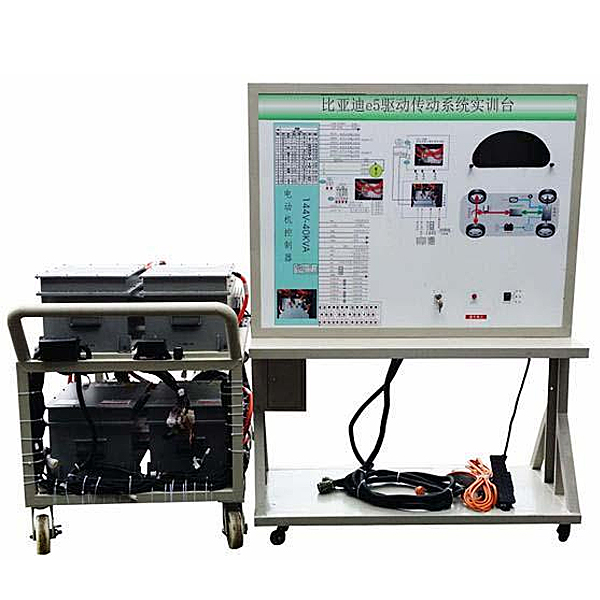

新能源汽车驱动传动系统实训台,自动驾驶拖拉机实训装置

一.产品简介
选用原装纯电动轿车高压电控总成和永磁同步电机;原装配套变速箱和传动轴;高压动力线和低压控制线与动力电池和管理系统实训台对接,实训台保留原车功能;真实展示纯电动轿车电驱动传动系统核心零部件之间的连接控制关系、安装位置和运行工况,以及高压系统安全注意事项,培养学员对纯电动轿车电驱动传动系统故障分析和处理能力。
适用于各类型院校新能源纯电动汽车驱动传动系统课程教学和维修维护实训。
二.功能特点
1.各主要部件安装在实训平台上,保留原车电气连接方式,断电后可方便拆装,训练拆装线束与电器,掌握高压系统零部件拆装和安全保护要点。
2.动力高压配电箱上盖采用透明5mm有机玻璃改装,清晰观察了解控制原理和内部控制元件。
3.驱动传动系统实训台高压电源由动力电池和管理系统实训台提供,与动力电池和管理系统实训台连体工作,配套连接电缆线,保留原车连接方式。
4.教学板完整显示电驱动系统工作原理图,安装检测端子,可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图等;
5.传动轴输出端安装原车制动器,模拟车辆负载系统,通过调整两端负载大小,真实展示电驱动传动系统不同工况下(启动、加速、匀速、减速、停车、爬坡等)电流和电压等数据变化规律。
6.设备由平台和教学板组成,平台水平放置,安装原车零部件;底部安装4个带自锁脚轮装置。
7.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,教学板底座上配有30cm左右的台面,方便放置资料、轻型检测仪器等。
8.配备智能化故障设置和考核系统,故障点主要设置在低压控制线路,保证高压系统安全及训练实车故障处理能力。
9.台架配套安装绝缘地板(绝缘与耐压国标产品地胶)。

新能源汽车驱动传动系统实训台,自动驾驶拖拉机实训装置



新能源汽车驱动传动系统实训台,自动驾驶拖拉机实训装置


北斗导航与自动驾驶系统简介

    --我国高新技术的应用和电子信息技术的渗透,以及现代化精细农业的要求和农机高科技技术的迅速发展。农机GPS卫星定位和自动导航驾驶已成为现代化大农业的一个重要组成部分。在播种、施肥、洒药、收获、整地、起垄等许多农机作业项目上发挥着重要的作用,并有着广阔的发展前景。

    1  系统的组成和工作原理

    1.1  系统组成:主要有导航光靶、方向传感器、通信模块、导航控制器、液压控制器等。

    导航光耙:接收GPS的定位信号,在设定导航线后,根据机组作业幅宽进行自动直线导航。技术特点是在没有作业导航图的情况下可在作业中生成导航线,在GPS的定位下可对农机田间直线行走作业做**引导,使机组作业不重不漏,并具有作业面积计算统计等功能。

    方向传感器:向导航控制器发送**的转角信息。

    通信模块:接收基站的差分数据。

    导航控制器:自动驾驶系统的**通过接收GPS的定位信息和方向传感器的转角信息向液压系统发送指令。

    液压控制器:液压控制器根据导航控制器发送的指令,改变油箱的流量和流向,保证农机按照设定的路线行驶。

    1.2工作原理

    在导航光靶上设定车辆行走线,设置导航模式,直线或者曲线。通过接收基站差分数据,实现厘米级的卫星定位,实时向向控制器发射的定位信息。方向传感器实时向控制器发送车轮的运动方向。导航控制器根据卫星定位的坐标及车轮的转动情况,实时向液压控制阀发送指令,通过控制液压系统油量的流量和流向,控制车辆的行驶,确保车辆按照导航光耙设定的路线行驶。

    2实际作业情况

    2.1提高土地利用率。

    该系统的基站设在农场农机管理服务中心,设备要求24小时工作,基站的覆盖半径可达50KM,可以覆盖全场地号的作业面积,满足农场农机田间作业要求。农机使用自动驾驶系统进行起垄、播种、洒药、整地等作业时,结合线之间的偏差和千米直线度偏差可以控制在2.5厘米,减少农作物生产投入成本,并且可以提高农艺作业质量,避免作业过程产生的“重漏”现象。降低生产成本,提高土地利用率,增加了经济效益。


常见问题:

1、采购新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置,是否赠送安装、培训服务呢?

答:如果采购新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置。

4、你们的新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开新能源汽车驱动传动系统实训台_自动驾驶拖拉机实训装置的发票,您需要提供开票资料。
