全车电器示教实验装置

汽修教学 2023-11-16 17:06:52
全车电器示教实验装置,光伏发电实验装置

一、产品简介

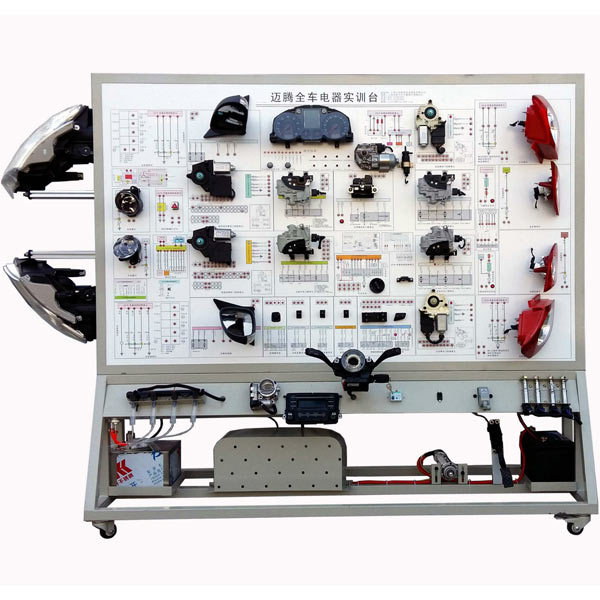

该设备采用  整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

全车电器示教实验装置,光伏发电实验装置


全车电器示教实验装置,光伏发电实验装置

本太阳能综合测试实验装置采用模块化结构设计,各单元合理布局,电气测试点均采用安全的香蕉插孔与实验导线连接;模拟光源与太阳能电池板置于滑台的两端,光源的强度与距离均可手动调节。电池板的背面置有温度传感器,方便测量组件的温度变化;仪表单元实时采集系统发用电信息,并传递给组态触摸屏,进行综合监测,此外配有远程通讯接口,可将数据远程传递给上位机,能对数据进行报表存储、查询和打印;实验装置内集成了太阳能控制器、蓄电池、离网逆变器以及交直流负载,可以组成小型离网型独立光伏发电系统,是模拟太阳能发电的综合性实验装置。

主要参数

1.太阳能电池组件:单晶组件,最大输出功率5W,工作电压16.8V,工作电流0.3A,尺寸(306×216×25mm)。

2.模拟光源:飞利浦300W卤钨灯,距离、光强均可手动调节,调节距离0-80cm,调节功率0-300W。

3.手持照度计:测量范围1-50000Lux,精度±4%rdg±0.5%f.s。

4.仪表显示单元:2个直流电压表DC0-50V;2个直流电流表DC0-5A;1个交流电压表AC0-300V;1个交流电流表AC0-2A。

5.触摸屏:采用4.3〞嵌入式一体化触摸屏;实时监测系统发电、用电与环境参数等信息;具有历史曲线显示。

6.蓄电池:铅酸电池12V/7.2AH。

7.太阳能控制器:DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电;具有充放电指示、电池状态指示、温度补偿等功能;具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能;具有光控/时控输出模式控制功能。

8.离网逆变器:输入电压DC12V;输出AC220V±10%、50HZ、150VA、纯正弦波;输入输出采用高频变压器隔离;具有过欠压关断、过载、过温等保护功能。

9.直流阻性负载:直流LED指示灯。

10.直流感性负载:直流风扇。

11.交流阻性负载:交流LED指示灯。

12.交流感性负载:交流风扇。

13.可调功率电阻:可变电阻(0-2K)。

14.系统安全:具有过载、短路、接地等保护功能。

15.工作环境:温度-25…+55℃、湿度0…95%RH、海拔<6000m

16.外形尺寸:560×400×180mm


常见问题:

1、采购全车电器示教实验装置_光伏发电实验装置,是否赠送安装、培训服务呢?

答:如果采购全车电器示教实验装置_光伏发电实验装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、全车电器示教实验装置_光伏发电实验装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、全车电器示教实验装置_光伏发电实验装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进全车电器示教实验装置_光伏发电实验装置。

4、你们的全车电器示教实验装置_光伏发电实验装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开全车电器示教实验装置_光伏发电实验装置的发票,您需要提供开票资料。
