带传动实验台 · 化工流体

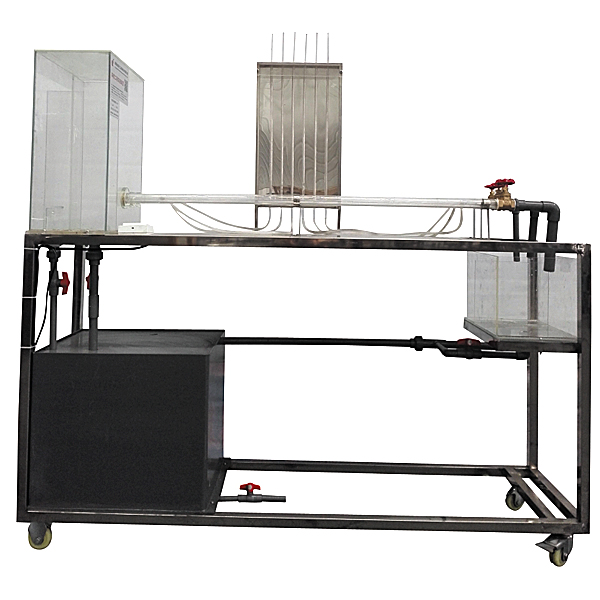

沿程阻力实验台

化工流体 2023-12-20 15:41:06
沿程阻力实验台,交流永磁电动机及控制实验台

技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、实验水箱:容积40L,材质透明有机玻璃,带有稳压溢流口。
3、蓄水箱,500×400×400mm,材质PVC板。
4、计量水箱:容积6L透明有机玻璃制作,带计量刻度。
5、沿程阻力管为φ20mm(内径14)、φ25mm(内径20)、φ32mm(内径25),各1根,总长1000mm,有机玻璃制作。
6、采用低噪声静音环保型水泵,最高扬程:10m,额定流量:12L/min,功率:90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
10、外形尺寸:1500×500×1500mm(长×宽×高),可移动式设计,带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有最佳视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分

沿程阻力实验台,交流永磁电动机及控制实验台


沿程阻力实验台,交流永磁电动机及控制实验台

一、产品组成
主要由汽车交流永磁电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1.汽车交流永磁电机及控制器的认知;
2.汽车交流永磁电机及控制器的结构及原理;
3.驾驶员的意图与永磁电机运转之间的体现;
4.常见故障的设置及考核;
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm;
2、电源:220VAC/50Hz;
3、电机额定功率:4kw;
4、电机额定转速:3000rpm;
5、电机工作电压:72VDC;
6、箱体上部整体成型,表面经过防锈处理、喷漆;下部采用40*40方管焊接成形;
7、采用UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;
8、底部安装两万向两定向的脚轮,配备刹车,方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

常见问题:

1、采购沿程阻力实验台_交流永磁电动机及控制实验台,是否赠送安装、培训服务呢?

答:如果采购沿程阻力实验台_交流永磁电动机及控制实验台的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、沿程阻力实验台_交流永磁电动机及控制实验台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、沿程阻力实验台_交流永磁电动机及控制实验台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进沿程阻力实验台_交流永磁电动机及控制实验台。

4、你们的沿程阻力实验台_交流永磁电动机及控制实验台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开沿程阻力实验台_交流永磁电动机及控制实验台的发票,您需要提供开票资料。
