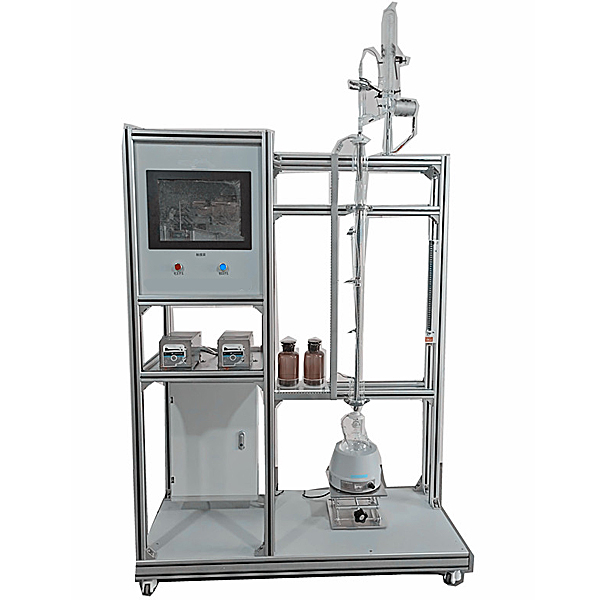

特殊精馏塔效率测定实训装置

化工流体 2023-10-20 01:14:14
特殊精馏塔效率测定实训装置,给排水设备安装与控制实训台

装置功能:

1、熟悉精馏单元操作过程的设备与流程。

2、学习精馏塔效率的测定方法,适用于常压、加压和减压精馏等特殊精馏。

3、全触摸集成化控制,高稳定数据传输,硬件加密。

主要配置:

玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、U型压力计、流量计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。

公用设施:

水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液:装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。

电:电压AC220V,功率2KW,标准单相三线制。

技术参数:

1、精馏塔塔径φ20mm,塔高1200mm,材质为玻璃塔结构,塔内填装316L不锈钢φ3mmθ网环型填料。塔釜为三口烧瓶,带导电膜保温,保温段加热功率上下两段各300W;塔釜容积:500ml。

2、塔釜加热:塔釜置于500W电热包中。集成控制。

3、液体流量计范围:1.6-16ml/min。

4、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等组成,回流比控制范围:99:1—1:99。

5、温度传感器:Pt100,显示分度0.1℃。

6、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。

7、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。

8、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。

9、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。

10、额定电压:220V,总功率:1.5kW。

11、外形尺寸:1300×500×2200mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

12、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

13、配数据采集软件一套,在线工业组态软件一套。



特殊精馏塔效率测定实训装置,给排水设备安装与控制实训台


特殊精馏塔效率测定实训装置,给排水设备安装与控制实训台



一、产品概述

本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的,装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型,通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力,如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等;--可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。

二、系统结构与组成

给排水对象模型整体采用不锈钢框架进行设计,主要给排水管道设备安装在钢架底座上、具备开放式的特点,由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计,可进行不锈钢复合管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能;通过脉冲式水表可以完成用水量的计量。

消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计,可进行镀锌管的切割、套丝、安装和通水试验操作,通过控制系统可实现喷淋灭火功能。

热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。

排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计,可进行UPVC管的切割、粘接、安装和通水试验操作,结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、plc控制器、变频器、低压电气、水泵、水表、传感器(浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器)、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。

全室配置一套教学课件:系统内置至少13种处理器相关实验项目,支持编程软件导出的指令。在实验中可观察到处理器的运行情况且在运行或者停止时需要使用运行/停止开关,在面板上还有电源、运行状态、内部电源、错误4盏仿真状态指示灯模拟运行状态,且在面板上还可查看导入的编程指令,支持重复加载程序功能。可进行绘制矩形、圆形、圆角矩形、直线、带箭头直线以及输入文字,同时还可以进行清除以及删除等操作,能够进行逻辑电路电气元件间的连线、删线、清空连线、恢复连线以及线材规格选择,内置仿真VFD,可以设置VFD的参数,提供专业的项目任务教学内容,任务内容有:编写工作流程图、电路接线图纸绘制、电路接线、编写程序、故障诊断等。控制器三维仿真教学模块:本课件可通过内置控制器程序编程界面编程并可写入虚拟控制器中控制3D仿真模型。可模拟控制不少于20个3D仿真模型。还可监控虚拟控制器状态,当部件卡住时可使用复位功能复位。具有分步式教学功能,从易到难教学。


常见问题:

1、采购特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台,是否赠送安装、培训服务呢?

答:如果采购特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台。

4、你们的特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开特殊精馏塔效率测定实训装置_给排水设备安装与控制实训台的发票,您需要提供开票资料。
