装置特点
1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念;
2、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
4、流量测量采用了涡轮流量计的方式,数据处理器对涡轮流量计线性系数具有较强的补偿功能,并且直接显示流量数据。
5、离心泵置于水箱上方,离心泵进口管道安装有底阀,同时安装有离心泵启动排气装置,避免了离心泵叶轮及腔体长时间浸泡在水中,大大延长设备寿命。
6、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察,实现全方位教学与实验。

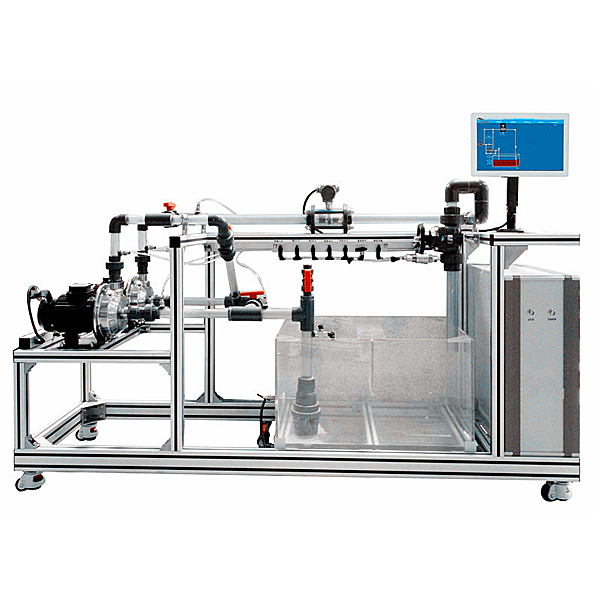

离心泵综合实训台,管路拆装实训台
系统将流体输送及管路拆装系统有机结合,配合泵阀、拆装锻炼化工总控及化工设备维修工的基本动手维修及操作能力。
管路拆装设备系统主要由容器、泵、管道、阀门、仪表、拆装工具、试压设备、工具材料货架等构成。系统不仅锻炼化工设备的管路拆装能力,还实训化工自动化仪表的安装,泵体的安装。
1.系统的特点
(1)用于训练学生拆卸和组装化工生产常见的管路、管件等。
(2)系统便于考察学生的选择配件能力、拆装能力、装置运行情况、完成任务情况等,有相应的判断标准及方法。
(3)系统提供足够的备选配件、拆装工具、检验运行的设备等。
(4)经常拆装的部件必须坚实、耐用,便于学生长期使用,并能提供更新设备。
2.系统的功能
(1)流程图的识读。
(2)能根据提供的流体输送流程图,准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单。
(3)能按照材料清单正确领取所需材料。
(4)能准确列出组装管线所需的工具和易耗品等领件清单并正确领取工具和易耗品。
(5)能进行管线的组装。
(6)能进行管道的试压。
(7)能进行管线的拆除。
(8)能做到管路拆装过程中的安全规范。
3.管路拆装实训内容
(1)管路组装
(a)管口螺纹的加工以及板牙的使用。
(b)对照管路示意图进行管路安装,安装中要保证横平竖直,水平偏差不大于15mm、垂直偏差不大于10 mm。
(c)法兰与螺纹的接合时每对法兰的平行度、同心度要符合要求。螺纹接合时要做到生料带缠绕方向正确和厚度要合适,螺纹与管件咬和合时要对准、对正,拧紧用力要适中。
(d)阀门的安装:阀门安装前要将内部清理干净,关闭好再进行安装,对有方向性的阀门要与介质流向吻合,安装好的阀门手轮位置要便于操作。
(e)流量计和压力表及过滤器的安装 按具体安装要求进行。要注意流向,有刻度的位置要便于读数。
(2)水压实验
会使用手摇式试压泵,能按要求的试压程序完成试压操作。在规定的压强下和规定的时间内管路所有接口没有渗漏现象。
(3)管路拆卸
能按顺序进行,一般是从上到下,先仪表后阀门,拆卸过程中不得损坏管件和仪表。拆下的管子、管件、阀门和仪表要归类放好。
4.系统的配置清单
系统由下列五部分组成:1、管路拆装对象系统;2、管路拆装工具(包括试压检漏设备)3、管路拆装货架;4、管路拆装备件。
(1)对象系统清单
类别 |
序号 |
名称 |
技术指标(型号) |
数量 |
备注 |
一、设备主体:对象部分:长×宽×高(4000×800×2000mm);喷漆槽钢底座 |
|||||
二、拆装管路及配件 |
|||||
管 材 |
1 |
进口管路不锈钢管 |
DN50,材质:304 |
1套 |
|
2 |
进口管路不锈钢软管 |
DN50,节距11mm |
1根 |
||
3 |
出口管路不锈钢管 |
DN32,材质:304 |
1套 |
||
4 |
出口管路不锈钢管 |
DN25,材质:304 |
1套 |
||
动设备 |
5 |
离心泵 |
IS50-32-125,机械密封卧式连轴化工泵,供电:三相380VAC ,功率:2.2kW |
1台 |
|
静设备 |
6 |
不锈钢储水罐 |
φ450X600mm X2mm |
1个 |
|
阀体及附件 |
7 |
铜球阀 |
DN15(国标) |
6个 |
|
8 |
不锈钢安全阀 |
DN25(国标) |
1个 |
||
9 |
铜闸阀 |
DN25(国标) |
2个 |
||
10 |
不锈钢法兰式截止阀 |
DN50(国标) |
2个 |
||
11 |
不锈钢截止阀 |
DN32(国标) |
4个 |
||
12 |
Y型不锈钢过滤器 |
DN50(国标) |
1个 |
||
13 |
不锈钢止逆阀 |
DN32(国标) |
1个 |
||
14 |
不锈钢法兰 |
DN50,10KG |
若干 |
||
15 |
不锈钢法兰 |
DN40,10KG |
|||
16 |
不锈钢法兰 |
DN32,10KG |
|||
17 |
不锈钢法兰 |
DN20,10KG |
|||
18 |
90°焊接弯头 |
DN50 |
|||
19 |
90°焊接弯头 |
DN32 |
|||
20 |
丝口三通 |
1/2″ |
|||
21 |
内丝短接 |
DN15 |
|||
22 |
8字盲板 |
外径80(不锈钢304材料) |
2片 |
||
23 |
8字盲板 |
外径60(不锈钢304材料) |
2片 |
||
24 |
蛇行压力表接管 |
DN10 |
2个 |
||
框架 |
25 |
槽钢 |
5#,材质:Q235。 |
1套 |
|
26 |
花纹板 |
厚3.0mm,材质:Q235 |
1套 |
||
电控检测设备 |
27 |
空气开关盒 |
4P |
1个 |
|
28 |
4P空气开关 |
额定电流:32A;工作电压:380V;功能:短路保护,过载保护 |
1个 |
||
流量检测设备 |
29 |
玻璃转子流量计 |
玻璃转子流量计(LZB-40),精度:2.5%FS |
1个 |
|
压力检测设备 |
30 |
出口压力表 |
指针式压力表(0-0.25MPa), 精度:1.6%FS |
1个 |
|
31 |
进口压力表 |
指针式压力表(-0.1-0Pa), 精度:1.6%FS |
1个 |
||
温度检测设备 |
32 |
双金属温度计 |
双金属温度计(0-100), 精度:1.6%FS |
1个 |
(2)管路拆装货架
序号 |
名称 |
规格型号 |
数量 |
备注 |
1 |
管路拆装货架 |
1800*500*1200(长*宽*高) |
1个 |
(3)管路拆装工具(包括试压检漏设备)
(a)常用金工和测量工具:
序号 |
名称 |
规格 |
单位 |
数量 |
1 |
管子钳 |
450mm |
把 |
1 |
2 |
管子钳 |
300mm |
把 |
1 |
3 |
活动扳手 |
12寸 |
把 |
1 |
4 |
活动扳手 |
10寸 |
把 |
1 |
5 |
呆扳手 |
17~19 |
把 |
2 |
6 |
呆扳手 |
22~24 |
把 |
2 |
7 |
两用扳手 |
17mm |
把 |
1 |
8 |
两用扳手 |
19mm |
把 |
1 |
9 |
两用扳手 |
22mm |
把 |
1 |
10 |
两用扳手 |
24mm |
把 |
1 |
11 |
穿心一字批 |
12寸 |
把 |
1 |
12 |
螺丝一字批 |
大号 |
把 |
1 |
13 |
螺丝一字批 |
中号 |
把 |
1 |
14 |
螺丝十字批 |
中号 |
把 |
1 |
15 |
水平尺 |
300mm |
把 |
1 |
16 |
直角尺 |
L型,150×300mm |
把 |
1 |
17 |
卷尺 |
3m |
把 |
1 |
18 |
游标卡尺 |
0~150mm |
把 |
1 |
19 |
安全帽 |
橘红色 |
顶 |
3 |
(b)通用备件类:
序号 |
名称 |
规格 |
单位 |
数量 |
1 |
平板手推车 |
710×430mm,承重200斤 |
辆 |
1 |
2 |
试压泵 |
SB-2.5手动,钢制 |
台 |
1 |
3 |
套丝扣机 |
手动套丝扣机 |
台 |
1 |
(4)管路拆装备件类:
序号 |
名称 |
规格 |
单位 |
数量 |
1 |
螺栓螺母 |
M12×45 |
套 |
10 |
2 |
螺栓螺母 |
M16×50 |
套 |
20 |
3 |
螺栓螺母 |
M16×55 |
套 |
10 |
4 |
生料带 |
聚四氟乙烯 |
卷 |
10 |
5 |
石棉垫片 |
DN25 |
片 |
10 |
6 |
石棉垫片 |
DN32 |
片 |
10 |
7 |
石棉垫片 |
DN40 |
片 |
10 |
8 |
石棉垫片 |
DN50 |
片 |
10 |
常见问题:
1、采购离心泵综合实训台_管路拆装实训台,是否赠送安装、培训服务呢?
答:如果采购离心泵综合实训台_管路拆装实训台的数量较少,我们是不含安装、培训的。如量大可包安装培训
2、离心泵综合实训台_管路拆装实训台都是自己生产的吗?都有什么产品资质?
答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。
3、离心泵综合实训台_管路拆装实训台的产品图片都是实物图吗?
答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进离心泵综合实训台_管路拆装实训台。
4、你们的离心泵综合实训台_管路拆装实训台是否能开增值税专用发票?
答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开离心泵综合实训台_管路拆装实训台的发票,您需要提供开票资料。
