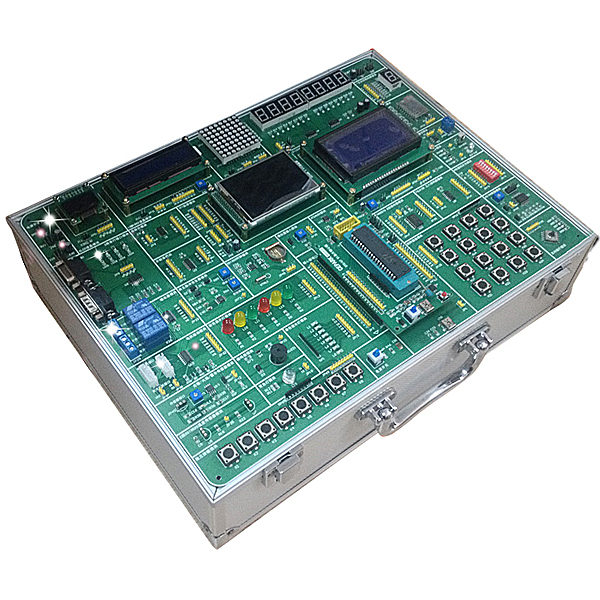

ARM嵌入式系统实实训装置

电气教学 2024-03-04 17:56:28
ARM嵌入式系统实实训装置,离心泵综合实验台

技术参数

1.核心板硬件参数

1.1CPU:OMAP3530 DCUS,600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ,集成存储器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)

1.2DDR RAM:256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH:256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4电源管理:独立电源管理芯片 TPS65930

1.5LDO:具备LDO

2.底板硬件参数

2.1FPGA:XC3S250E-P208用于控制逻辑和扩展串口,给相应的设备分配地址

2.2以太网:1个10/100M自适应以太网控制器DM9000A

2.3LED:12个GPIO控制的LED工作状态指示:6个位于核心板,6个位于底板

2.4音频:标准AC97音频控制器小三芯接口+MIC头  TPS65930

2.5复位:隔离内外部复位信号,增加复位可靠性TC7SH08FU

2.6UART:共7路UART:3路处理器自带,4路FPGA外扩,其中1路接红外2路接扩展接口4路接DB9接头

2.7RTC:独立RTC 1220电池供电

2.87寸LCD:7寸24位液晶屏带电阻式触摸屏16:9 显示,分辨率:800 × 480接在DSS上(AT070TN83)

2.91.8寸LCD:1.8寸TFT LCD,分辨率128*160,挂接于GPMC总线上(HX8310)

2.10触摸屏接口:SPI扩展出触摸屏接口,触摸屏与7寸屏配套(TSC2046)


ARM嵌入式系统实实训装置,离心泵综合实验台


ARM嵌入式系统实实训装置,离心泵综合实验台


技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、离心泵采用管道离心泵,额定功率:370W,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象,数量2台。
3、压力表:表盘直径Φ100mm,测量范围0-0.4MPa,精度1.5级。
4、真空表:表盘直径Φ100mm,测量范围-0.1-0MPa,精度1.5级。
5、电动机功率采用数字单相交流功率测量仪表测得。
6、文丘里流量计流量:0~6 m3/h。压差范围:10~150KPa。
7、蓄水箱:容积约70L,304不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
11、外形尺寸:1650×600×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。

常见问题:

1、采购ARM嵌入式系统实实训装置_离心泵综合实验台,是否赠送安装、培训服务呢?

答:如果采购ARM嵌入式系统实实训装置_离心泵综合实验台的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、ARM嵌入式系统实实训装置_离心泵综合实验台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、ARM嵌入式系统实实训装置_离心泵综合实验台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进ARM嵌入式系统实实训装置_离心泵综合实验台。

4、你们的ARM嵌入式系统实实训装置_离心泵综合实验台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开ARM嵌入式系统实实训装置_离心泵综合实验台的发票,您需要提供开票资料。
