变电站及10kV供配电系统实验装置

电气教学 2024-03-04 17:54:46
变电站及10kV供配电系统实验装置,新型流体力学综合实验装置

一、 概 述

--我国大中型企业的逐年增多,电力工业迅速发展,电网日趋复杂、多样,而且同一电压等级、不同电压等级之间联系也非常紧密,在这种情况下,正确的倒闸便尤为重要。

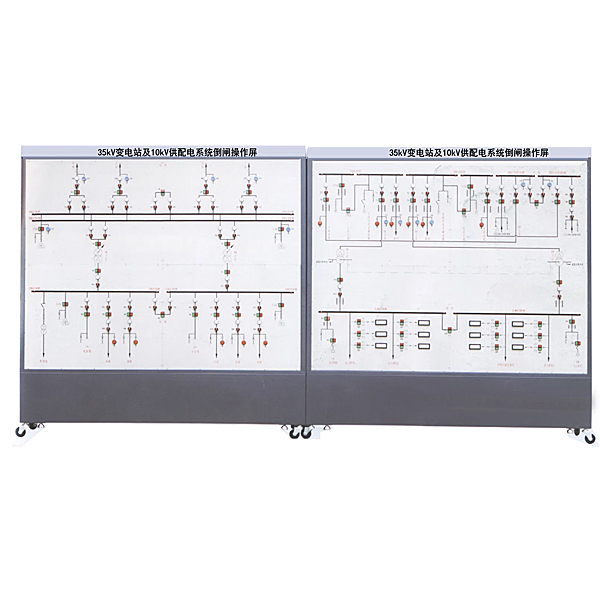

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级:35kV具有4路进线,双母带联络;10kV侧采用单母分段,两入两出,环网供电;0.4kV侧采用单母分段,并具有备用发电系统。在此典型35kV变电站模型上,学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2. 模块化设计:装置以单片机或plc为核心,将开关的组合模块单元化设计,可扩展性强

3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4. 软硬结合:装置配有后台软件,客户可选购实现遥测、遥控

三、 技术指标

1. 输入电源:单相三线~220V±10%  50HZ

2. 工作环境:温度-10℃~+50℃

3. 装置容量:<1.5kVA

4. 外形尺寸:4000mm×2200mm×500mm


变电站及10kV供配电系统实验装置,新型流体力学综合实验装置


变电站及10kV供配电系统实验装置,新型流体力学综合实验装置

设备特点:
1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理,一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。
3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
4、装置设计可360度观察,实现全方位教学与实验。
实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置:
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。
3、伯努利管:总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。
4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm。

常见问题:

1、采购变电站及10kV供配电系统实验装置_新型流体力学综合实验装置,是否赠送安装、培训服务呢?

答:如果采购变电站及10kV供配电系统实验装置_新型流体力学综合实验装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、变电站及10kV供配电系统实验装置_新型流体力学综合实验装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、变电站及10kV供配电系统实验装置_新型流体力学综合实验装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进变电站及10kV供配电系统实验装置_新型流体力学综合实验装置。

4、你们的变电站及10kV供配电系统实验装置_新型流体力学综合实验装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开变电站及10kV供配电系统实验装置_新型流体力学综合实验装置的发票,您需要提供开票资料。
