舰艇电工技能综合实训装置

电气教学 2023-10-18 12:01:00

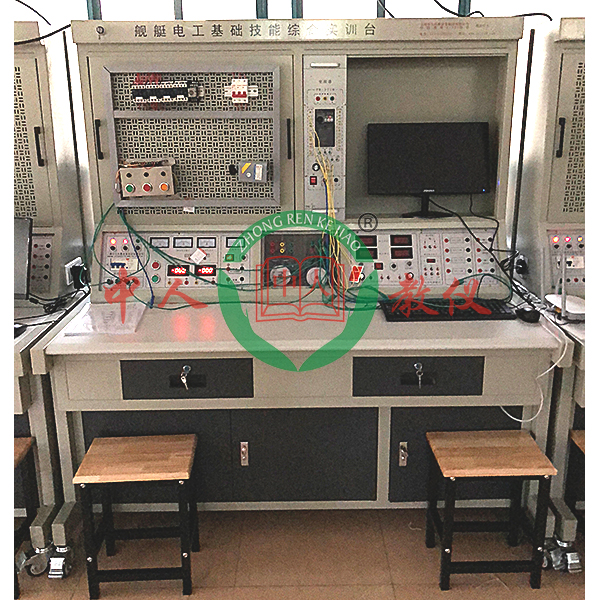

舰艇电工技能综合实训装置,机床电路实训装置

设备要求:

1、采用网孔板结构,增加元器件即可增加实训内容,便于二次开发及功能扩展。

2、基于plc及变频器的电气控制实训项目,配备了MCGS组态软件与计算机进行通信监控实训运行状态。

技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.0KVA

4、重量:200Kg

设备基本构成:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、电源及参数:

2.1、输入电源:三相四线电源,输入时红、黄、绿三只指示灯亮。

2.2、电源输出:总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。

3、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动控制全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。

4、恒流稳压双用电源:两路独立。每路输出电压0-30V,输出电流4mA-2000mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出用0.5级数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV。

5、+5V直流稳压电源1路,输出电流500mA。

6、实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;--还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。

7、智能功率、功率因数表

通过键控、数显窗口实现人机对话功能控制模式。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。

8、直流数显电压表一只,采通过键控、数显窗口实现人机对话功能控制模式。测量范围:0-300V。测量精度为0.5级。

9、直流数显毫安表一只,测量范围:0-2000mA。测量精度为0.5级。

10、指针式测量电表:交流450V1只,交流5A3只,精度1.0级。

11、整流二极管:提供四只IN5408二极管,用于整流或能耗制动。

12、大功率电阻:三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。

舰艇电工技能综合实训装置,机床电路实训装置



舰艇电工技能综合实训装置,机床电路实训装置

一、概述

机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。

二、特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,其配电柜将2种机床电气线路合为一体,因而具有占地面积小、外形美观、经济效益高等特点。
2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。
5、可以人为的设置故障点,只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。--还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:800mm×600mm×1800mm
5、设备重量:200kg
6、柜体材料:主体部位2MM冷轧钢,其他部位1.2MMM冷轧钢。
