一、实验目的和原理：

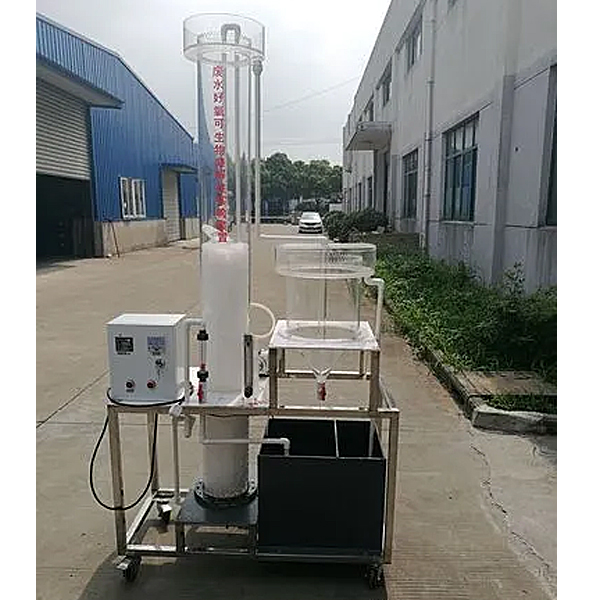

采用接触氧化塔（即曝气生物污水处理装置），塔底部进水及进气，使进水污染物同塔内填料上的生物膜、空气三者充分混合，促使氧气从气相转移到液相，从液相转移到生物膜上，保证膜上的微生物有足够的氧进行对物质的分解、代谢。
通过本实验，希望达到以下目的：
1、 掌握接触氧化实验的基本操作过程。
2、加深理解接触氧化的基本流程和原理。
二、主要技术指标及参数：
1、环境温度： 5℃～40℃
2、处理水量： 10-15L/h
3、设计进、出水水质（参考）：
进水：BOD5 250～500mg/L 出水：60～80mg/L
进水： CODcr 350～700mg/L 出水： 70～90mg/L
进水： SS 150～400mg/L 出水： 30～40mg/L
进水：PH 6.5～8.5
4、装置外形尺寸： 1100mm×600mm×2200mm、
5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、好氧塔柱、带微孔曝气管、聚丙烯圆球填料、透明有机玻璃材质、壁厚7mm，Ø 200×1500mm；、
5、竖流式沉淀池1套、内有曝气管、、透明有机玻璃材质、壁厚7mm，Ø 250×400mm；、
6、防腐蚀提升磁力水泵1台、流量0.5m3/h、扬程15m、转速2900r/min、功率0.37KW；
7、流量测量与调节：转子流量计1只、（LZS-15、量程6~60L/h）
曝气生物污水处理实验装置,光机电一体化考核实训台
实训考核装置的构成：
实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备需符合竞赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。
技术参数
1. 交流电源：三相五线 AC 380V±10% 50 Hz（或单相三线220v）
2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外形尺寸：长×宽×高=1200×800×1500 mm；
4. 整机功耗：≤1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
设备结构：
实训装置台架为铝合金导轨式，实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
2.铝合金导轨式实训台：可以安装送料机构、机械手、传输分拣机构。实训模块及PLC主机等可以放置在拉出式的支架上。
3.触摸屏：7寸真彩工业级、模块材料要求：高强度塑料外壳、重量轻，面板是铁质喷塑板。
4.PLC模块及变频器模块：PLC 48点IO三菱FX2N-48MR；变频器：三菱D720 0.75KW；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。
常见问题：
1、采购曝气生物污水处理实验装置_光机电一体化考核实训台，是否赠送安装、培训服务呢？
答：如果采购曝气生物污水处理实验装置_光机电一体化考核实训台的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、曝气生物污水处理实验装置_光机电一体化考核实训台都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、曝气生物污水处理实验装置_光机电一体化考核实训台的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进曝气生物污水处理实验装置_光机电一体化考核实训台。
4、你们的曝气生物污水处理实验装置_光机电一体化考核实训台是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开曝气生物污水处理实验装置_光机电一体化考核实训台的发票，您需要提供开票资料。
