自动变速器解剖演示实训台

汽修教学 2024-02-17 01:39:00
自动变速器解剖演示实训台,制冷性能测试实训装置

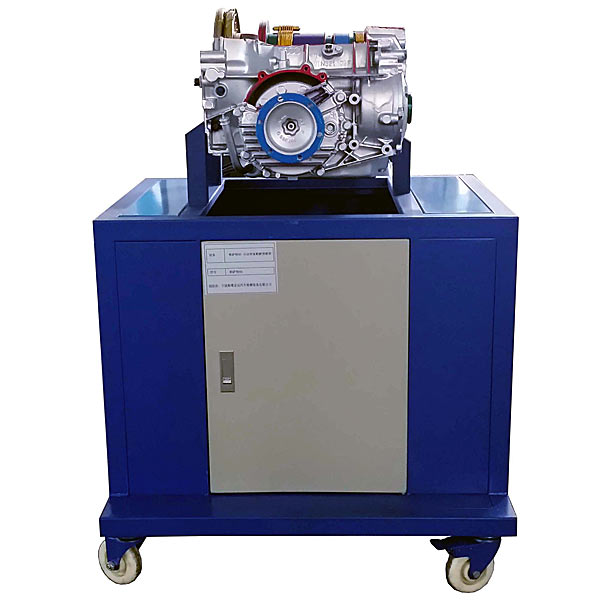

一、产品简介
设备采用 解剖电控自动变速器总成为基础,用单相齿轮减速感应电机做动力源,使用高压气体推动用油元件动作来实现变速器的换挡过程,可对解剖后的自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作,可全面展示电控自动变速器内部组成结构及各档位用油元件的工作过程。
适用于学校对自动变速器理论和维修实训的教学需要。

二、功能特点
1.真实可运行的解剖自动变速器、由可调转速的单相齿轮减速感应电机驱动,可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作。充分展示自动变速器的内部组成结构和工作过程。
2.该自动变速器每个制动器和离合器都由一单独的气路推动其动作,自动变速器控制装置根据所接收到的多功能开关和档位选择开关的信号,控制相应的电磁阀动作,来接通控制对应离合器、制动器的气路,从而实现变速器的换挡过程。
3.附有原车自动变速器结构简图、工作原理图与不同档位各用油元件的工作情况图表;学员可直观对照各图表和实物,分析变速器的各档传动路线及各用油元件的工作过程。
4.实训台安装有自动变速器档位显示装置及排挡杆各档位的指示灯,实时显示变速器的工作状态。
5.实训台配备有电动机及减速机防护罩等安全保护装置。

自动变速器解剖演示实训台,制冷性能测试实训装置


自动变速器解剖演示实训台,制冷性能测试实训装置

“制冷性能测试实训装置”采用蒸汽压缩式制冷循环系统,配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件,并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。
一、 装置特点
1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立,以“蒸发器液体载冷剂循环法”为主要测量,以“风冷冷凝器量热器法”作为辅助测量
2.采用1匹制冷机组,采用空气冷冷凝器和透明的塑料蒸发器,可以观察制冷剂由液态变为气态的现象; 系统结构紧凑、布局合理,造型美观大方,、可研究制冷剂在循环管道内的各种流动,包括在压缩机中的回流。
3.提供三种不同的节流膨胀阀,分别是:恒压膨胀阀、恒温膨胀阀、毛细膨胀装置,可对比制冷剂在其中分别膨胀的效果。
4.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。
二、 技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<2.5kVA
4.制冷剂:R22
5.制冷量:1.3kW
6.重 量:100kg
7.外形尺寸:120cm×60cm×142cm

常见问题:

1、采购自动变速器解剖演示实训台_制冷性能测试实训装置,是否赠送安装、培训服务呢?

答:如果采购自动变速器解剖演示实训台_制冷性能测试实训装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、自动变速器解剖演示实训台_制冷性能测试实训装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、自动变速器解剖演示实训台_制冷性能测试实训装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进自动变速器解剖演示实训台_制冷性能测试实训装置。

4、你们的自动变速器解剖演示实训台_制冷性能测试实训装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开自动变速器解剖演示实训台_制冷性能测试实训装置的发票,您需要提供开票资料。
