汽车发动机电控系统模拟实训台

汽修教学 2023-11-10 18:44:33

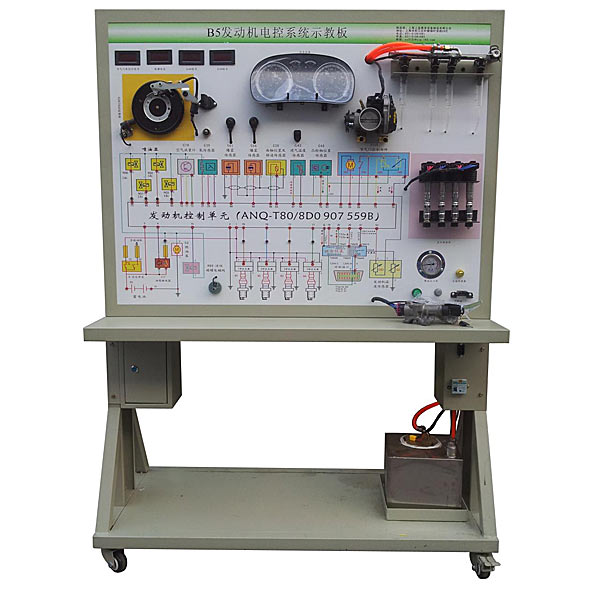

汽车发动机电控系统模拟实训台,工业传感器应用技术实验台

一、产品简介
该设备采用发动机电控系统的真实部件,充分展示发动机电控系统的组成结构和工作过程。
适用于学校对发动机电控系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的发动机电控系统,模拟发动机曲轴运转,可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作,充分展示发动机电控系统的组成结构和工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实 物,认识和分析发动机电控系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测发动机电控系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)

汽车发动机电控系统模拟实训台,工业传感器应用技术实验台


汽车发动机电控系统模拟实训台,工业传感器应用技术实验台


一、功能概述

装置将工业传感器、工业模型有机结合,适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器 、视觉传感器等,完全采用模型化设计,使学生能够更全面掌握各种工业传感器的应用;紧密结合传感器与检测技术的最新技术。

二、装置配置

(一)电源及仪表挂箱

1.交流电源AC220V,带漏电保护器

2.直流稳压电源:+24V/1A、±12V/1A、±5V

3.数字直流电压表:量程0~20V,分200mV、2V、20V三档,精度0.5级

4.频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm

(二)信号处理及接口挂箱

1.传感器信号转换电路

2.电磁阀/电机驱动电路

(三)变送器挂箱

1.电荷放大器

量程:102pc、103pc两档可调,最大输出电压:10V/5mA,与压电加速度传感器配套使用。

2.轴向位移变送器

量程:-4~6mm,电流输出:4~20mA,准确度:±0.5%(25℃)。

3.压力仪表

采用24位A/D转换器,双5位高亮度红色LED显示,测量精度:±0.2%F.S±1个字,带RS232通信,与S型拉压力传感器配套使用

(四)材料分拣模型

1.直流减速电机,转速:20rpm/分,电源DC24V

2.电磁阀:二位五通

3.对射式光电开关传感器:检测距离5m,常开型,NPN晶体管输出输出。

4.霍尔接近开关传感器,检测距离10mm,可检测永磁体,常开型,NPN晶体管输出输出。

5.电感接近开关传感器:检测距离4mm,常开型,NPN晶体管输出输出。

6.电容接近开关传感器,检测距离2mm,常开型,NPN晶体管输出输出。

7.色标传感器:焦距12.5mm±2mm,红、蓝、绿三色光源,按钮式设定自动选择适用光源。

8.安全光幕传感器:检测距离:0.3~4m,继电器输出


常见问题:

1、采购汽车发动机电控系统模拟实训台_工业传感器应用技术实验台,是否赠送安装、培训服务呢?

答:如果采购汽车发动机电控系统模拟实训台_工业传感器应用技术实验台的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、汽车发动机电控系统模拟实训台_工业传感器应用技术实验台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、汽车发动机电控系统模拟实训台_工业传感器应用技术实验台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进汽车发动机电控系统模拟实训台_工业传感器应用技术实验台。

4、你们的汽车发动机电控系统模拟实训台_工业传感器应用技术实验台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开汽车发动机电控系统模拟实训台_工业传感器应用技术实验台的发票,您需要提供开票资料。
