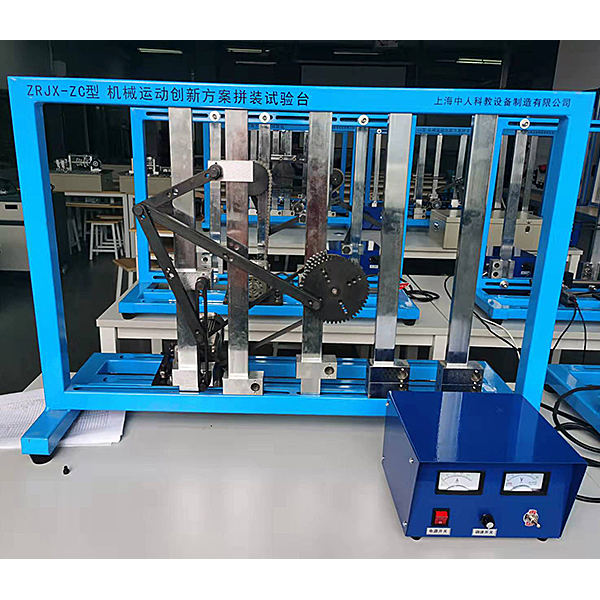

一、概述
本实验平台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的,它集搭建灵活,组装方便,展示美观于一体。是一款实用性强,供高校机械专业师生进行平面运动机构方案创新设计的平台。
二、主要特点
1. 根据机构组成原理和杆组(包括高副杆组)迭加原理设计,能使学生通过实验进一步掌握机构组成理论,熟悉杆组概念和机械传动的基础知识,为创新设计奠定良好的基础;
2. 可组成性能各异的平面的、空间的组合机构传动系统,有利于培养学生机构传动系统方案的设计能务;
3. 本实验装置各传动系统层次分明,连接可靠,不会产生构件之间的运动干涉或脱离,且能手动也可电动;
4. 该实验装置和连接方式具有设计巧妙,使用节范围大,拆装轻松方便,结构紧凑,元件之间的通用性好,拼装方案多等特点。
5. 实验台拼装调整灵活方便,各杆尺寸准确;
6. 实验台能拼装不少于40余种的机构,拼装的机构能灵活运动,无卡滞干涉现象。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
平面运动机构方案创新设计实训装置,普通型中级维修电工实验台
一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的,实验设备采用常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电工照明配电、电力拖动等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能:
1、输入电压:三相四线制380V±10% 50Hz
2、工作环境:环境温度范围为-5~+40℃
3、装置容量:<1KVA
4、安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸:1600mm×700mm×1450mm
6、虚拟多用表参数:交流电压量程档位分:10、50、250、1000;直流电压档位分:0.25、1、2.5、10、50、250、1000;欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K;电流表档位:50μa、0.5、5、50、500;BATT:1.2-3.6V,RL=12Ω;BUZZ:R×3;红外发射检测功能:垂直角度±15°距离1-30cm;三极管测量孔。
三、基本配置及功能:设备主要由实训屏、实训挂箱、实训器材、实训桌等组成。
(一)实训屏:实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:
1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。
3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供~220V插座2只,为外部设备提供工作电源。
5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
教师教学设计系统:本系统为apk的格式,可在PC端使用,也可在移动端使用,本系统即可手动设置故障也能自动设置故障,本系统通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本系统内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。
常见问题:
1、采购平面运动机构方案创新设计实训装置_普通型中级维修电工实验台,是否赠送安装、培训服务呢?
答:如果采购平面运动机构方案创新设计实训装置_普通型中级维修电工实验台的数量较少,我们是不含安装、培训的。如量大可包安装培训
2、平面运动机构方案创新设计实训装置_普通型中级维修电工实验台都是自己生产的吗?都有什么产品资质?
答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。
3、平面运动机构方案创新设计实训装置_普通型中级维修电工实验台的产品图片都是实物图吗?
答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进平面运动机构方案创新设计实训装置_普通型中级维修电工实验台。
4、你们的平面运动机构方案创新设计实训装置_普通型中级维修电工实验台是否能开增值税专用发票?
答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开平面运动机构方案创新设计实训装置_普通型中级维修电工实验台的发票,您需要提供开票资料。
