液压与气动传动实训台

机械教学 2023-11-15 17:14:49

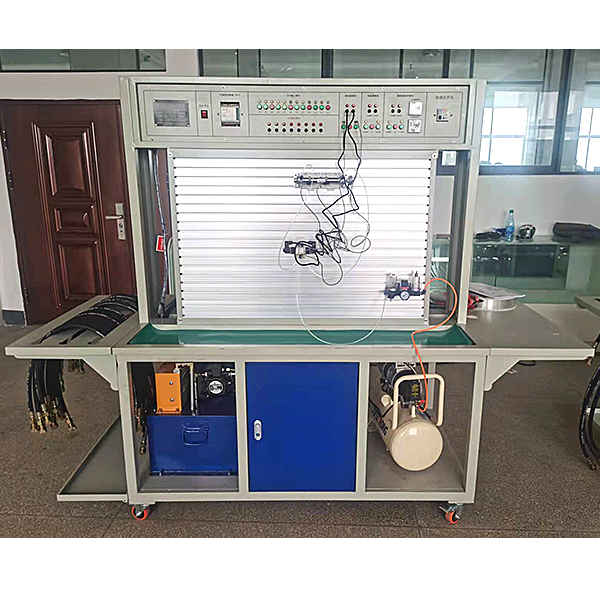

液压与气动传动实训台,液压泵阀拆装实验装置

工业型液压与气动综合实验台是根据现代教学特点和最新的液压传动课程教学大纲要求设计的实验台。它采用先进的力士乐技术的液压元件和独特的模块化,构成了插接方便的系统组合,满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求;达到培养学生动手、设计及综合运用能力,提高和加强了学生的创新设计能力的目的。
一、主要特点:
1.系统全部采用标准的工业液压元器件,使用安全可靠,贴近工业化。
2.快速可靠的连接方式,特殊的密封接口,保证实验组装方便快捷,拆接不漏油,清洁干净。
3.精确的测量仪器,方便的测量方式,使用简单,测量精确可靠。
4.采用可编控制器(plc)与微机通讯,实现电气自动化控制、可在线编程监控及故障检测。
①常用液压元件的性能测试
1.液压泵的特性测试
2.溢流阀的特性测试(静态测试)
3.节流调速阀的特性测试
②液压传动基本回路实验:
1) 溢流阀调压回路
2) 简单压力调定回路
3) 溢流阀缓冲回路
4) 二级压力回路
5) 双向压力调整回路
6) 多个溢流阀的调压回路

液压与气动传动实训台,液压泵阀拆装实验装置


液压与气动传动实训台,液压泵阀拆装实验装置

1.交流电源:单相AC 2200 V±10% 50Hz;
2.相对温度:-10~50℃;
3.相对湿度:<85%(25℃)
4.外形尺寸:约1400mm×700mm×820mm;
5.整机功耗:≤1.0 kVA;
6.安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
功能特点
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒,以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有抽屉、机床台灯、交流电源插座。
6.实训桌采用金属框架制作,表面为双层亚光密纹喷塑工艺处理,配套两张实验椅。
配置清单:
1、实验台1台
2、齿轮泵(BB-B6 1台)
3、直动式溢流阀(P-B10 1只)
4、先导式溢流阀(Y-10B 1只)
5、减压阀(DR10-4-5X10Y 1只)
6、节流阀(DVP6 1只)
7、调速阀(2FRM5-31B/15QB 1只)
8、液控单向阀(SV10PA1-30 1只)
9、三位四通换向阀(4WE6E61B/CG24N9Z5L 1只)
10、单杠双作用液压缸(MOB40-200 1只)

常见问题:

1、采购液压与气动传动实训台_液压泵阀拆装实验装置,是否赠送安装、培训服务呢?

答:如果采购液压与气动传动实训台_液压泵阀拆装实验装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、液压与气动传动实训台_液压泵阀拆装实验装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、液压与气动传动实训台_液压泵阀拆装实验装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进液压与气动传动实训台_液压泵阀拆装实验装置。

4、你们的液压与气动传动实训台_液压泵阀拆装实验装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开液压与气动传动实训台_液压泵阀拆装实验装置的发票,您需要提供开票资料。
