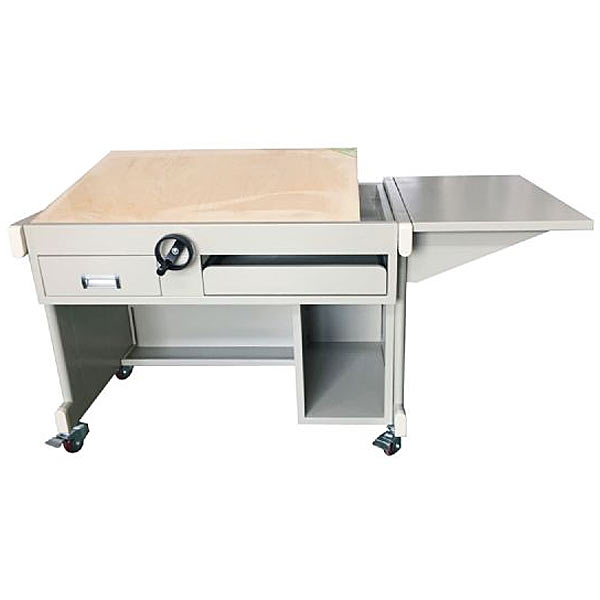

计算机测绘实训台,数控铣床维修与加工技术实训装置

规格(L×W×H):1500×720×800mm
技术结构参数:
整体采用钢板架结构:配置绘图桌面,电脑显示平台、主机柜、工具抽和键盘抽等;
左、右桌面基材:左侧主桌面采用满足国优的标准一号(900×600×20mm厚)东北椴木加厚绘图专用板,桌面下双侧采用绘图专用手拧倾角调节机构,保证桌面平整、同步控制调节倾斜度调节0-70°.靠身边为手摇拧手柄,方便可靠;右侧配置支撑架桌面为电脑显示屏操作台,可以放置电脑操作和放置文具书籍等;
3)多个储物空间:桌面下部左、右配置工具抽和键盘抽,满足日常教学绘图和电脑操作的需要;桌体右侧配置开放式主机柜,方便放置主机等;
4)稳定性调节脚垫:底部采用塑胶木水平调整螺丝脚垫或者万向轮,可防滑、防噪音,具有调节功能,保证桌面稳定和结构的坚固。
主材规格及表面处理:
1)绘图桌体支架采用优质钢矩管材料(30×60×1.0mm)和0.8mm以上的钢板材料;所有桌体结构或者部件钢材均为国标产品,焊接部位必须采用二氧化碳保护焊接工艺,满焊,焊点牢固、平滑、美观,无气泡、毛刺和漏焊、假焊现象,具备耐磨抗刮花性能;全部采用静电均匀喷塑(颜色为淡浅灰色),喷塑前应进行完整的除油、除锈、酸洗磷化处理,确保不出现喷塑剥落、反锈现象。
2)桌面基材采用满足国优的东北椴木加厚专业绘图板(900×600×20mm厚),具有耐用不易变形的性能,电脑显示屏辅桌面(600×600×18mm)采用环保E1级三聚氰胺桌面板,采用高频热压一次成型,握钉力强,不易膨胀,不易变形,牢固耐用。采用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边,边沿整齐平滑,层纹清楚。
3)钢架结学生桌配置(选配):
(1)90cm丁字尺
(2)90*60cm一号绘图板
(3)精密绘图仪器(5件一套)
(4)25cm曲线板
(5)30cm多用斜角三角板
(6)美工刀
(7)三棱比例尺
(8)多功能模板
(9)大圆弧模板
(10)不锈钢多用擦图片
(11)画圆模板
(12)绘图铅笔(5支一套)
(13)81a绘图笔
(14)学生凳(PVC凳面,钢管身,可升降)构绘图凳:塑钢升降凳,PVC座面,钢管身,管身钢材厚度1mm烤漆处理;凳面厚6mm,底座锥形设计;整体高度45cm。


计算机测绘实训台,数控铣床维修与加工技术实训装置



计算机测绘实训台,数控铣床维修与加工技术实训装置

近年来,--数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司开发了数控铣床电气控制与维修实训台实习装置。
 该实训装置是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备,根据机电类行业中数控机床维修技术的特点,并结合数控机床装调维修工的技能鉴定要求,对数控机床电气控制及机械传动进行研究,针对实训教学活动进行了专门设计,包含了数控系统应用、加工程序编程、plc控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力,适合机电类相关专业的教学和培训,也适合数控机床装调维修工等工种的考核与鉴定。同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。
一、产品结构和组成
1.系统由机床实训柜、数控铣床等组成。
2.机床实训柜采用铁质亚光密纹喷塑结构,正面上部为网内电压、电流、状态指示灯等监控原器件,中部为机床电气柜,柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等;电气柜后部还设有变压器和接地端子等。
3.机床实训柜正面和二侧装有带锁双向对开透明门,方便使用、安全、防尘。背面装有二扇对开门,底部装有4只万向轮,并配置刹车装置,方便移动和固定。
4.系统采用三相四线AC380V交流电源供电,并设有漏电保护器、指示灯指示和保险丝等,具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全。
5.数控系统采用FANUC 0I-MF数控系统。
6.X、Y、Z轴由交流伺服电机驱动,运动方向上设有正负限位、参考点等功能,主轴由三相异步电机驱动,变频调速控制。
7.主轴、床身、拖板等采用铸件结构,铸件经过时效处理、表面机加工和铲刮工艺等,确保机床精度稳定。
8.X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电机支座等组成,滚珠丝杠的装配与调整等技能训练。
9.机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
