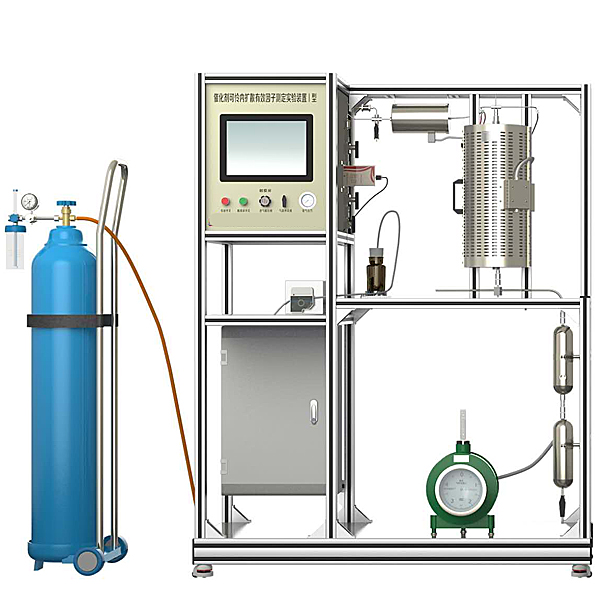

注:图片为数据采集型
装置功能:
1、了解气固相催化反应实验装置结构和工艺流程。
2、测定气固相催化反应催化剂颗粒内扩散有效因子η及本征反应动力学实验数据。
3、装置能实现催化剂的活性评价、活化再生等操作过程。
4、加热炉为程序控温,开放式炉,方便反应器拆装。
5、耐高温柔性密封反应器,且便于催化剂填装。
6、全触摸集成化控制,高稳定数据传输,硬件加密。
主要配置:
蠕动泵、气体质量流量计、预热器、反应器、气液分离器、冷凝器、压力仪表、湿式气体流量计、阀门、实验管道、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施:
水:装置需冷却水,自带和自来水管相连的接口。
电:电压AC380V,功率3.5KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
技术参数:
1、体系:苯加氢制环己烷,催化剂:Ni/Al2O3固体颗粒。
2、管式固定床反应器:不锈钢316L,内径Φ15mm,长度500mm,催化剂装填量:1.0~10mL;常压,加热炉:开放式炉,加热形式:碳化硅炉+金属内衬,三段加热3.0kW,常温~800℃。
3、预热器:不锈钢316L,内径10mm,长度250mm,内有防返混及防沟流装置;加热炉:0.5kW,常温~400℃ 。
4、产品冷凝器:316L卫生级不锈钢,Φ76×200mm(316L内盘管)。
气固相催化反应实验装置,变电站及10kV供配电系统实训台
一、 概 述
--我国大中型企业的逐年增多,电力工业迅速发展,电网日趋复杂、多样,而且同一电压等级、不同电压等级之间联系也非常紧密,在这种情况下,正确的倒闸便尤为重要。
“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级:35kV具有4路进线,双母带联络;10kV侧采用单母分段,两入两出,环网供电;0.4kV侧采用单母分段,并具有备用发电系统。在此典型35kV变电站模型上,学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。
二、 特 点
1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境
2. 模块化设计:装置以单片机或plc为核心,将开关的组合模块单元化设计,可扩展性强
3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果
4. 软硬结合:装置配有后台软件,客户可选购实现遥测、遥控
三、 技术指标
1. 输入电源:单相三线~220V±10% 50HZ
2. 工作环境:温度-10℃~+50℃
3. 装置容量:<1.5kVA
4. 外形尺寸:4000mm×2200mm×500mm
四、 实训项目
1. 系统运行方式切换倒闸操作
2. 线路停电倒闸操作
3. 线路送电倒闸操作
4. 出线开关从运行状态转检修倒闸操作
5. 出线从检修状态转冷备用倒闸操作
6. 出线从冷备用转热备用倒闸操作
7. 出线从热备用转运行倒闸操作
8. 出线从检修转运行倒闸操作
9. 两路进线供电转一路供电倒闸操作
10. 一路进线供电转两路供电倒闸操作
11. 35kV母线从运行状态转检修倒闸操作
12. 35kV母线从检修状态转运行倒闸操作
常见问题:
1、采购气固相催化反应实验装置_变电站及10kV供配电系统实训台,是否赠送安装、培训服务呢?
答:如果采购气固相催化反应实验装置_变电站及10kV供配电系统实训台的数量较少,我们是不含安装、培训的。如量大可包安装培训
2、气固相催化反应实验装置_变电站及10kV供配电系统实训台都是自己生产的吗?都有什么产品资质?
答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。
3、气固相催化反应实验装置_变电站及10kV供配电系统实训台的产品图片都是实物图吗?
答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进气固相催化反应实验装置_变电站及10kV供配电系统实训台。
4、你们的气固相催化反应实验装置_变电站及10kV供配电系统实训台是否能开增值税专用发票?
答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开气固相催化反应实验装置_变电站及10kV供配电系统实训台的发票,您需要提供开票资料。
