设备要求：
1、采用网孔板结构，增加元器件即可增加实训内容，便于二次开发及功能扩展。
2、基于plc及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。
技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
设备基本构成：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-2000mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出用0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
5、+5V直流稳压电源1路，输出电流500mA。
6、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；--还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。

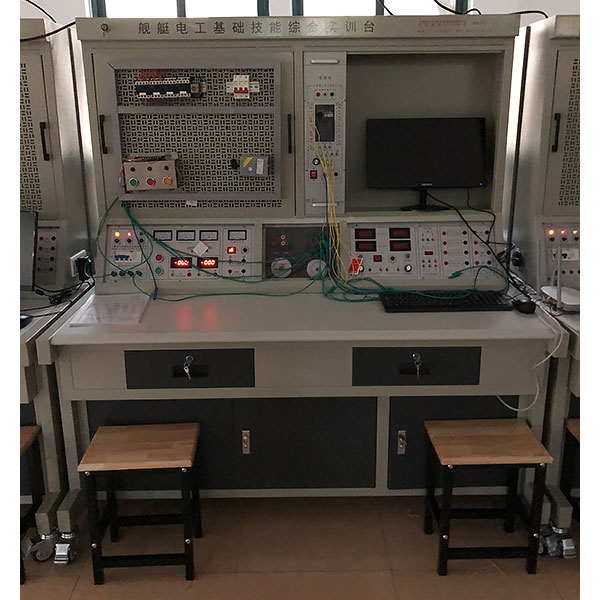

舰艇电工实验装置,电力系统综合自动化技能测试实验装置
电力系统自动化创新实验台是一个自动化程度很高的多功能实验平台，可单独使用开出多门电气工程专业课程的教学实验，多套培训系统还可组成复杂电力网系统进行综合实验、实训，并由电力自动化监控系统实现电力网综合监控。
设备入口均设有漏电保护器。
整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。
1、发电机组控制屏
发电机组控制屏与发电机组相连，完成发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。
发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。
测量仪表单元：包含直流电压表、直流电流表各2只，分别指示原动机电枢电压和电流、发电机励磁电压和电流；交流电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电机组有功和无功负载。
设备运行参数：
设备工作电压为AC380V、50Hz。进线为三相五线制。
设备允许工作环境温度至少在-10℃－+40℃范围内。
设备允许环境相对湿度不低于85％（25℃）。
设备整机容量低于10kVA，电流小于20A。
2、电力系统综合自动化实验系统（实验台）
电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。
实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。
设备运行参数：
设备工作电压为AC380V、50Hz。进线为三相五线制。
设备允许工作环境温度至少在-10℃－+40℃范围内。
设备允许环境相对湿度不低于85％（25℃）。
设备整机容量低于10kVA，电流小于20A。。
常见问题：
1、采购舰艇电工实验装置_电力系统综合自动化技能测试实验装置，是否赠送安装、培训服务呢？
答：如果采购舰艇电工实验装置_电力系统综合自动化技能测试实验装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、舰艇电工实验装置_电力系统综合自动化技能测试实验装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、舰艇电工实验装置_电力系统综合自动化技能测试实验装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进舰艇电工实验装置_电力系统综合自动化技能测试实验装置。
4、你们的舰艇电工实验装置_电力系统综合自动化技能测试实验装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开舰艇电工实验装置_电力系统综合自动化技能测试实验装置的发票，您需要提供开票资料。
