一、 产品概述

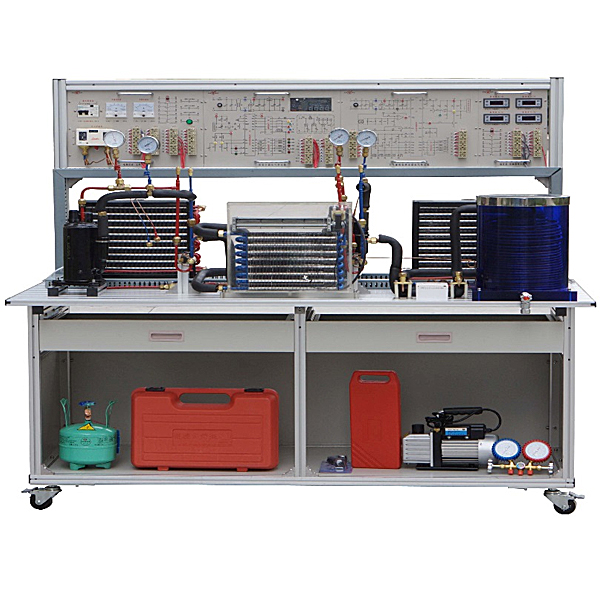

该产品包含了制冷、热力学、传热学和电气控制等技术，主要由热泵型家用空调系统和空气源热泵系统两大部分组成。在铝合金导轨式实训台上安装冷凝器、蒸发器、节流装置、压缩机、控制电路等，构成一个典型的制冷装置，电气控制采用挂箱式，能进行制冷系统的组装、调试、运行，真实呈现制冷装置的工作过程，通过对制冷系统的安装、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调整等，完成对学生的现代制冷与空调系统设备安装、调试和维修技能训练。
根据项目教学，可完成以下典型工作任务：
任务一：热泵型家用空调系统
包含：热泵型家用空调系统的定位安装、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调整等。
任务二：空气源热泵系统
包含：空气源热泵系统的定位安装、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调整等。
二、 技术参数
1. 输入电源：单相交流220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜2kW
4. 制冷剂：R22
5. 外形尺寸：160cm×80cm×155cm
6. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、 相关知识和技能
1.制冷系统组成和连接
2.控制系统及应用
3.制冷原理及性能调节
4.制冷热力学及热传递
5.安装、连接、故障诊断与调试
制冷维修实训台,DSP系统实训装置
一、系统概述：
DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块（可实现闭环控制）、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），**采样频率为22.05K。有 硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。
HPI接口：提供两个接口，分别与PC机或其它主机连接。直流电机闭环实验。（51CPU用来实现测速及液晶显示控制，DSP实现速度控制算法）I/O输入输出模块。
电源：提供4路电源：+5V，-5V，+12V，-12V，+3.3V及+1.8V由+5V转换而得。
3、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
常见问题：
1、采购制冷维修实训台_DSP系统实训装置，是否赠送安装、培训服务呢？
答：如果采购制冷维修实训台_DSP系统实训装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、制冷维修实训台_DSP系统实训装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、制冷维修实训台_DSP系统实训装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进制冷维修实训台_DSP系统实训装置。
4、你们的制冷维修实训台_DSP系统实训装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开制冷维修实训台_DSP系统实训装置的发票，您需要提供开票资料。
