一、概述
基于STM32系列嵌入式芯片，从嵌入式实验教学的特点出发，基础功能实验电路采用一体化设计方式，创新拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载接口，是一款灵活性极强的集编程下载调试与一体的新型嵌入式实验教学平台，适合各层次学生进行嵌入式原理和应用方面的实验和创新。
二、特点
1、完整的实验指导
专门针对此实验箱编制详细的实验指导书，相信您有了专业的实验箱和详细的指导书，会迅速掌握好ARM嵌入式技术，一定能快速入门，达到事半功倍的效果。
2、功能模块完全独立
根据我们多年来的开发经验，和取听广大用户的建议，此款开发板采用最新理念——各功能模块完全独立，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和接口，并对外全部开放I/O口，既可简单的使用短路帽进行默认的资源连接（方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程，可使用户快速掌握单片机原理及其实用接口技术。同时可加强初学者对主板硬件电路的认识，尽快熟悉硬件电路。
三、支持多种CPU开发实验
标配STM32F103C8T6核心板，根据客户需求可以选配其它单片机核心板，从而实现对各种CPU芯片的支持扩展。

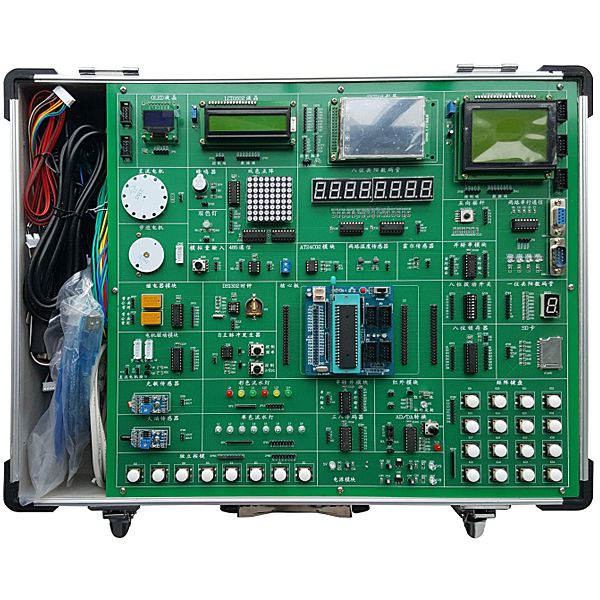

四、详细硬件配置
4.1 实验箱底板
4.1.1单色流水灯模块：8 个高亮绿色LED 灯
4.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色
4.1.3 双色LED灯模块：红绿双色LED 灯
4.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片
4.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸
4.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏
4.1.7 LCD1602 液晶屏模块：标准 LCD1602 液晶屏接口，1 个带背光的 LCD1602 液晶屏
4.1.8 LCD12864 液晶屏模块：标准LCD12864 液晶屏接口，支持串行、并行液晶屏
4.1.9 OLED 显示模块：0.96 寸 OLED 液晶屏，128*64 显示(选配）
4.1.10 TFT 彩屏模块：彩屏采用串行通信方式 ，支持触摸屏控制，带背光开关配套2.8 寸彩屏，带触屏功能，262K 色。
4.1.11 8 个独立按键：8 个独立按键，带上拉电阻
4.1.12 4X4 矩阵键盘：4行4列矩阵键盘，带上拉电阻
4.1.13 五向摇杆：一个五向摇杆，具有上、下、左、右、中五个方向
嵌入式单片机实验装置,程控交换综合实验装置
本实验箱是根据《程控交换原理》教材，并结合教学和实践的需要，研究开发的一套实验系统。系统采用模块化结构设计，软硬件结合，模块之间联接灵活，测试方便。
一、系统特点
1、集成了三种交换网络：人工交换、空分交换、时分交换，再现了交换网络的发展历程；
2、模拟经典的局域交换系统的架构，将中央处理器、记发器、话路交换控制器等单元部分独立开来，让学生充分了解程控交换系统构成；
3、完善的程控交换系统管理功能，完整的实验指导文档；
4、利用单片机实现信令及信号音的产生；
5、对每一话路时隙可以随意配置，让学生充分理解时分复用、时隙交换的概念；
6、参数本地设置：可设置分机号码、通话等级、系统时间；
7、强大的系统自检功能；
8、外线接口可以与市话网相连，实现用户交换机的所有功能；
9、主叫识别功能：实验箱具有主叫识别的发送和接收功能，有助学生更清晰的理解主叫识别的原理和工作方式；
10、后台管理软件功能完备，从图形化的方式清楚的展示了程控交换原理、计费、中继等工作方式；
11、空分中继可在两台程控箱之间的任意电话间进行呼叫和通话；
12、数字时分中继可在两台程控实验箱之间八部电话同时两两互相进行通话且不影响；
二、系统构成
系统硬件主要由以下几个部分构成：
1、电源输入模块：产生整个实验箱所需要的各种电压的工作电源。
输入：AC220V±10%，输出：DC±12V±5%，+5V±5%。
2、用户接口电路：该设计中采用的四路模拟用户接口；
3、外线接口：作为用户交换机和局用交换机相连；
4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理，串口通信以及参数设置及系统管理功能；
5、记发器：由MSC-51系列的单片机实现，主要实现信令的管理，CID功能，DTMF拨号话路选择，用户/外线接口指示等功能；
6、话路交换控制器：由MSC-51系列的单片机实现对时分交换单元和空分交换单元的控制。
7、机箱：铝合金材料，绿色环保，造型美观大方。外形尺寸：420×300×100mm。
常见问题：
1、采购嵌入式单片机实验装置_程控交换综合实验装置，是否赠送安装、培训服务呢？
答：如果采购嵌入式单片机实验装置_程控交换综合实验装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、嵌入式单片机实验装置_程控交换综合实验装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、嵌入式单片机实验装置_程控交换综合实验装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进嵌入式单片机实验装置_程控交换综合实验装置。
4、你们的嵌入式单片机实验装置_程控交换综合实验装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开嵌入式单片机实验装置_程控交换综合实验装置的发票，您需要提供开票资料。
