一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、12口SC+12口ST组合式光纤配线架2台、48口SC光纤配线箱1台、光纤信息插座4个、机架式数码播放器1台、零件/工具盒1个、电源地插1套。
二、产品特点

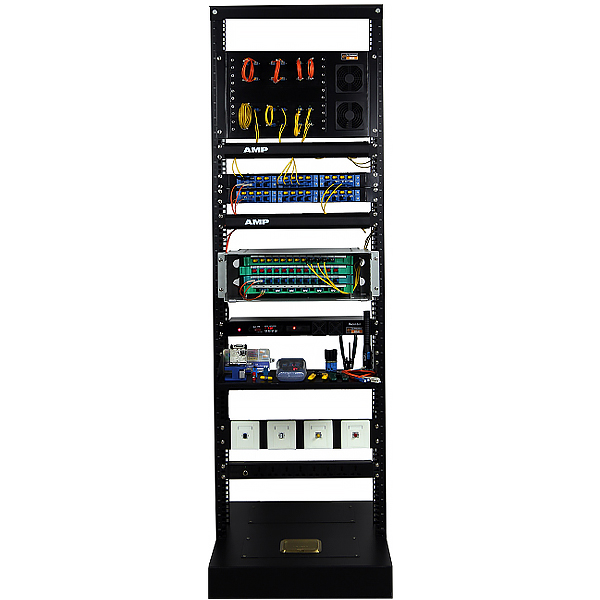

1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3）配置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤熔接和冷接实训，光纤通信工程施工安装与测试实训。
4）配置了常用工程器材，包括组合式光纤配线架，48口光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种光纤信息插座等专业器件，达到理论教学与工程相结合的良好效果。
光纤配线综合实训台,恒压过滤单元实训装置
一、过滤单元操作操作实训装置系统的组成及特点
1、设备框架：长*宽*高：约3700*1500*3000，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。
2、系统由过滤单元操作操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。
常见问题：
1、采购光纤配线综合实训台_恒压过滤单元实训装置，是否赠送安装、培训服务呢？
答：如果采购光纤配线综合实训台_恒压过滤单元实训装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、光纤配线综合实训台_恒压过滤单元实训装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、光纤配线综合实训台_恒压过滤单元实训装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进光纤配线综合实训台_恒压过滤单元实训装置。
4、你们的光纤配线综合实训台_恒压过滤单元实训装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开光纤配线综合实训台_恒压过滤单元实训装置的发票，您需要提供开票资料。
