汽车ABS电控系统实训台,电动汽车电源管理系统实训装置

一、产品简介

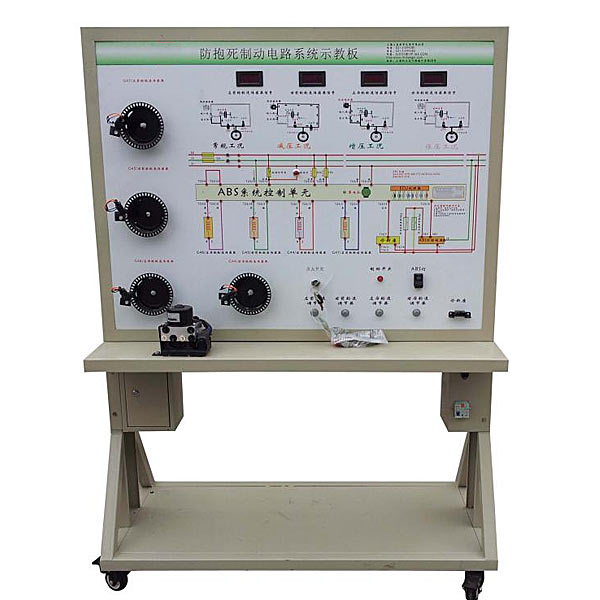

该设备采用 ABS制动系统实物制作,充分展示ABS制动系统的组成结构和工作过程。
适用于学校对ABS制动系统理论和维修实训的教学需要。

二、功能特点
1.真实可运行的ABS制动系统,充分展示ABS制动系统的组成结构和工作过程。
操作控制各类开关,可演示动ABS制动电控系统(电磁阀工况等)工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测ABS制动系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备安装有诊断座,可连接专用或通用型汽车解码器,对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。

汽车ABS电控系统实训台,电动汽车电源管理系统实训装置

汽车ABS电控系统实训台,电动汽车电源管理系统实训装置

一.产品简介

选用新能源车辆 磷酸铁锂 动力电池包,单体电池(3.2V20AH,共24串),带CAN总线的一体机BMS电池管理系统,有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互,保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二.功能特点

1.真实可运行的新能源动力电池充放电总成,充分展示各主要零部件组成结构和逻辑控制关系。

2.各主要部件安装在实训台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

3.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),与车载充电机CAN通讯,通过BMS控制车载充电机工作,估算SOC(荷电状态)等。

3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

3.2具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。

3.3具有SOC估算功能。

3.4具有充放电控制功能。

3.5具有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显示器(7寸触摸屏)安装在面板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

5.实训台配放电模块,模仿车辆能量消耗过程,放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关,可以打开上盖观察;高压电器连接器均采用国标产品,性能可靠。

6.实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。

7.动力电池包输出线路另配机械断开式紧急开关,适用于紧急情况下很轻松断开主电源回路。

8.UV平板喷绘彩色面板完整显示动力电池包,充电,放电工作原理图,并安装用检测端子,可实时检测各种状态下参数变化。

9.实训台由移动实训台(带原理面板)组成,实训台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

10.配备故障设置和考核系统,故障点不少于15个。

11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

12.配备线性放电负载系统,可以读取放电过程各项参数。

13.配备CAN诊断系统(包括软硬件),可以读取充放电过程各项参数及故障数据。

14.配套实训指导书等教学资料,完整讲述工作原理,实训项目,故障设置及分析等要点。

三.技术规格

1.外形尺寸(mm):1500×700×1700mm(长*宽*高)

2.输入电源: AC220V±10%  50Hz

3.工作电源: DC12V

4.动力电池类型:环保型磷酸铁锂动力电池(单体电池3.2V 20AH,24串)

5.工作温度:-20°~60°

6.BMS锂电管理一体机:带CAN通讯

7.动力电池包显示屏:7寸触摸屏

8.高压大电流继电器:线圈电压:12VDC,最大额定工作电压:1000VDC,额定电流:400A。

四.实训实验项目

1.新能源动力电池包(BMS)控制原理认知。

2.新能源动力电池包(BMS)主要零部件功能认知。

3.新能源动力电池包(BMS)各种状态下逻辑控制关系,掌握电流,电压,电池压差,电池温度等参数变化规律认知。

4.BMS如何采集动力电池组压差,并控制充电和放电过程实训实验。

5.BMS如何采集动力电池组温差,并控制充电和放电过程实训实验。

6.新能源高压系统操作安全注意事项,高压连接器插拔方法实训实验。

7.新能源动力电池包(BMS)故障分析与诊断。

8.新能源动力电池包(BMS)拆装与维护实训。

9.新能源动力电池(BMS)管理系统CAN总线测试与控制实训。

五.基本配置

磷酸铁锂动力电池包与铁制电池箱(单体电池3.2V 20AH,24串)、BMS锂电管理一体机、动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、DC-DC转换器(72V-12V30A)、辅助蓄电池(12V45AH)、放电控制继电器与放电负载电阻、预充电阻器、可移动实训台(1500×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、故障模拟与排除装置、设备操作说明书。



常见问题:

1、采购汽车ABS电控系统实训台_电动汽车电源管理系统实训装置,是否赠送安装、培训服务呢?

答:如果采购汽车ABS电控系统实训台_电动汽车电源管理系统实训装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、汽车ABS电控系统实训台_电动汽车电源管理系统实训装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、汽车ABS电控系统实训台_电动汽车电源管理系统实训装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进汽车ABS电控系统实训台_电动汽车电源管理系统实训装置。

4、你们的汽车ABS电控系统实训台_电动汽车电源管理系统实训装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开汽车ABS电控系统实训台_电动汽车电源管理系统实训装置的发票,您需要提供开票资料。
