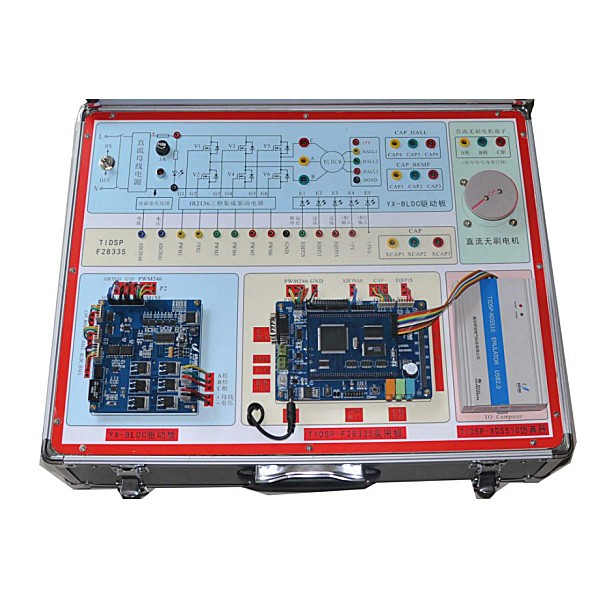

1） 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台，方便用户实现电机控制的一体化开发系统；
2） DSP端采用自主研发的28335实用板开发板，以现今主流TMS320F28335为核心，采用六 层核心板+底板的形式；
3） BLDC电机平台采用三相全桥隔离控制，精确的PID算法，保证电机精确运转；
4） 直流电机驱动板控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；
5） 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于 各种工业控制环境，具有自动半流，低压关断、过流保护和过热停车功能；
6） 板载硬件资源丰富，外扩功能强大，可满足各类项目实验；
7） 7. 0寸触控显示，采用工业类级别，满足恶劣的工作环境，友好的人机界面方便您更好的 操作；
8） W5300 模块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个独立的端口（sockets）同时连接；网络数据传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP验证）；
9） GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机；
10） 采用分拆独立的模块化设计理念，既可独立演示，又可整体工作；
11） 对于电机控制有独特设计的电机控制口；
12） 详细的用户手册，让您轻松入门掌握；
13） 注重EMI设计，稳定高效，包括外扩和所有外设资源；
14） 主流的F28335平台，是电机控制领域和电力检测领域的首选；
15） 丰富的实验例程，可满足各种教学实验，尤其电机控制领域，方便用户对其进行移植。
DSP电机控制系统实验台,机械传动方案创意组合及参数分析实验台
采用模块化的结构，柔性好，变型功能及综合性强，机械传动方案优化综合检测实验台是一种开放式的新型机械设计综合试验装置，具有真实的工程背景，而非模型或简单的玩具性实验装置。本试验台模块化主要库件的结构、性能及精度既可用于教学实验，亦可用于科研实验，实现一机多用、资源共享，提高设备使用效率。机械传动方案创意组合及参数分析实验台在教学实验中，着重对**综合实验素质的培养，可实现对**进行包括实验方案的创意设计、实验装置的设计、搭接、组装及调试、实验测试方法的选择及应用、实验操作规程的制定、实验数据测试、实验结果分析及实验装置结构简图的绘制等工程实验技能的培养与训练，打破了传统机械设计课程实验的以验证性实验为主的单一化模式，为培养机械综合实验素质以及有验证性向实验与理论相结合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、主要技术参数：
1、交流变频电机功率：550W；
2、磁粉制动器加载范围：0-50N·m；
3、最大中心高：178mm；
4、转矩转速传感器一个：额定转矩10N·m,转速范围0 – 6000r/min；精度均为0.1％；
转矩转速传感器一个：额定转矩50N·m,转速范围0 – 6000r/min；精度均为0.1％；
5、变频控制器调速范围：0-1500r/min，调速精度：0.1％；
6、外形尺寸：1200×780×1050mm；
7、重量：300kg 。
二、基本配置：
1、安装及支承平板一套；
2、变频电机及变频调速器一套；
3、磁粉制动器一个；
4、制动调节器一个；
常见问题：
1、采购DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台，是否赠送安装、培训服务呢？
答：如果采购DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台。
4、你们的DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开DSP电机控制系统实验台_机械传动方案创意组合及参数分析实验台的发票，您需要提供开票资料。
