（一）产品概述：
要求该套装置采用先进的万能网板嵌入式设计及模块化实训的新思路，学员可根据实训项目的具体要求自己动手组合成相应的实训电路，完成各种电路的接线工艺的实训和电路原理的实验展示要求，具备现时职业教育的“在做中学，在学中做”的需要。同时还要求该套装置设计新颖、结构合理、功能齐全、安全可靠、造型美观等特点，扩展升级容易。并采用框架式全钢结构、鸭嘴型全钢面板、铝板蚀刻彩色喷描等先进工艺。
（二）技术参数：
输入电源：AC380V 50Hz 三相五线
额定电流：20A
额定功率：＜5KW
环境温度：－5～40℃
相对湿度：≤90％（25℃）
安全保护：漏电保护（动作电流≤30mA）过流保护 熔断器保护
设备重量：约150KG
（三）产品结构：
（1）桌身部分：

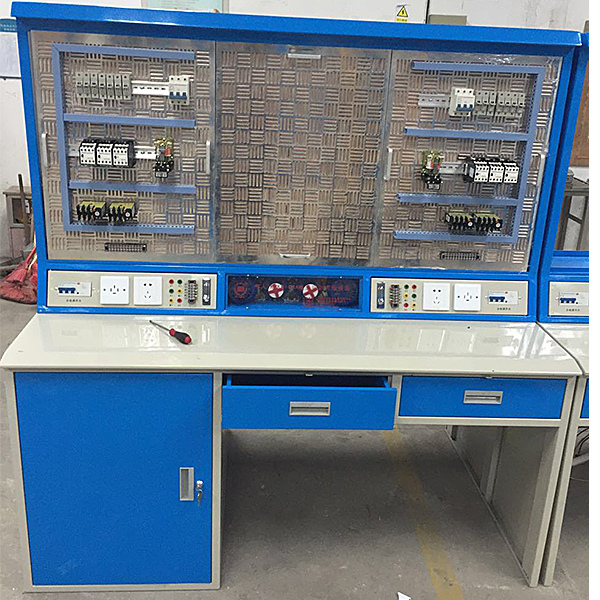

采用框架式全钢结构，内嵌1.5mm厚优质冷轧钢板经大型机械液压剪折成型, 金属表面经酸洗、磷化等化学防绣处理后，采用环氧树酯高压静电彩色粉沫喷涂，保证钢架不生锈不被腐蚀。所有连接件均采用无缝焊接，焊接后表面平整，无焊接点痕迹，防腐性好，紧密强固，长期负重不变形。桌身为双面四工作位，设有4个抽屉(安装挂锁)，一侧有一个储物柜，以方便放置4块安装了电器的网板，储物柜两侧安装门，每个门只能取其中两块网板。桌身支架及桌身两侧蓝色，抽屉和储物柜门乳白色。要求桌身分两部分：实训部分和电源部分为上部，桌面、抽屉和储物柜为下部，如图1所示。电源从储物柜内进入实训设备。其中6 张实训台在储物柜底部、工作台顶部和两侧均预留电源线进出口中，其余34 张实训台在工作台两侧预留电源线进出口。
（2）桌面部分：
采用优质冷轧钢板经大型模具液压成鸭嘴型。造型美观，经久耐用，乳白色。
(3)实验电源部分：
面板采用优质铝化学蚀刻彩色加工处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用，乳白色。实验电源部分安装四组实训实验电路，每侧两组，每组设有三相空气漏电开关（32A，漏电动作电流30mA, 动作时间≤0.1S）一个，三相插座（16A）一个，二、三孔单相插座（10A）一个。中间安装四台100ｗ△接电动机，电动机的6根引线引电源面板上的端子排上，并标明电动机首尾标志符号，每侧可通过观察窗口观察两台电动机的运转状态。--要求电源面板的固定方式采用活动扣式，以方便维修。
双面网孔型电工实训装置,透明注塑机实验装置
一、概述：
本机是对生产用机进行了微缩和改进，具有体种小、可随意移动，适用于课堂教学提供给模具设计与制造人员认证模具运动与成型分析微型实验台。该产品包括开模、合模机构顶出机构、机身、控制系统和加料装置。具有结构简单，操作方便，玩噪音无污染，并且可采用220V电压，可在任何有电场所使用，有受工业用电的限制；填补了模具教学中无实验
用机的空白。能在实验中看到模具的运动过程，从而将理性转变为感性知识。
本套注塑模拟机不需要加任何原材料，即可进行注塑机的结构原理演示实验，操作简单地，直观且容易理解，提高趣味性。学生进行操作，安全可靠，是模具基础教学中良好的教学设备。
二、技术参数：
1、交流电源：单相220VAC 50HZ
2、配套模具尺寸：240x150mm
3、演示台尺寸（mm）：1200x500x600
4、整机重量：约70kg
三、配套注塑模：（选配）
| 序号 | 产品名称 | 型号规格（mm） | 序号 | 产品名称 | 型号规格（mm） |
| 1 | 单分型面模 | 240×150 | 7 | 斜导柱模 | 240×150 |
| 2 | 双分型面模 | 240×150 | 8 | 哈夫模 | 240×150 |
| 3 | 潜浇口模 | 240×150 | 9 | 斜顶模 | 240×150 |
| 4 | 顶出先复位模 | 240×150 | 10 | 旋转牙纹模 | 240×150 |
| 5 | 推板模 | 240×150 | 11 | 热流道模 | 240×150 |
| 6 | 二次顶出模 | 240×150 | 12 | 弯管模 | 240×150 |
本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。
1.设备元件组装：根据高亮提示，找到元件控制架，可从元件库中按电气元件布局图拖拽元件安置到元件控制架上，元件库设有控制面板、开关电源、微型继电器、PLC、变频器、步进电机、交流电机、伺服电机、伺服驱动器、步进驱动器、接口板、操作面板、断路器、伺服电机接口、数显电压表，选择错误时有提示。
2.技术指标测量：选择万用表检查伺服电机连接线、带BOP面板的伺服驱动器，左右按钮调至欧姆档，拖拽黑红表笔分别插入R、S、T、U、V、W、接地相测试阻值，根据高亮提示，在场景中找到电源开关，拖拽电笔或万用表进行测量电源是否打开。
3）电器元件连接：根据电气接线图，连接好电源线、控制线，高亮提示接口，将驱动器、接口板、动力线、伺服电机、编码器、PLC、继电器按顺序连接好，打开总电源开关、伺服电源开关、故障电路开关后，提示故障代码，从三项中多选故障原因。
常见问题：
1、采购双面网孔型电工实训装置_透明注塑机实验装置，是否赠送安装、培训服务呢？
答：如果采购双面网孔型电工实训装置_透明注塑机实验装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、双面网孔型电工实训装置_透明注塑机实验装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、双面网孔型电工实训装置_透明注塑机实验装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进双面网孔型电工实训装置_透明注塑机实验装置。
4、你们的双面网孔型电工实训装置_透明注塑机实验装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开双面网孔型电工实训装置_透明注塑机实验装置的发票，您需要提供开票资料。
